01492764 WAGO 770-753 STECKERTEIL SNAP-IN 3P.
770-753
4044918253994
770-753
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 100 ST |
Bestellschritt | 100 ST |
Beschreibung

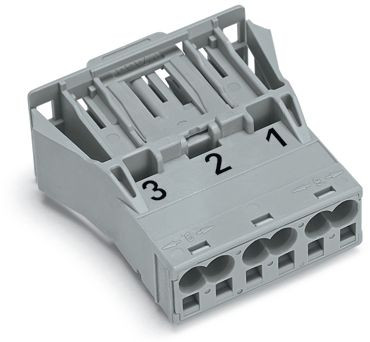

Snap-In-Stecker; 3-polig; Kod. B; 4,00 mm²; grau
Stiftleiste WINSTA® MIDI mit Schutzart IP20
Die Stiftleiste WINSTA® MIDI mit Verriegelungsklinke ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Die Installation des Snap-Ins ist darum einfach zu erledigen und zudem sicher verriegelt.Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Qualität und Haltbarkeit – mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.- fehlsteckgeschützter Installationssteckverbinder
- für Steuerungen in der Automation
- für Steuerungen in der Automation
- einbaufertig, sofort nutzbar
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
Schutzart (IP) | IP20 |
Länge | 41.1 mm |
Breite | 35.5 mm |
Anschlussart | Federzuganschluss |
Polzahl | 3 |
Gehäusefarbe | grau |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 100 |
Gewicht | 12,4 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Stecker |
Halogenfrei | ja |
Höhe | 17.5 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 250 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 2 V |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.0725 kWh |
Kurzbeschreibung | Snap-In-Stecker;3-polig;Kod. B;grau |
