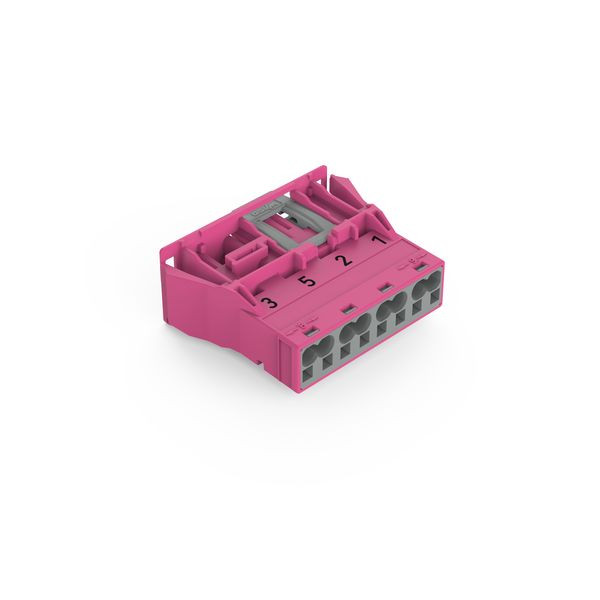

Abbildung ähnlich
01492805
WAGO 770-794/081-000 STE.TEI. SNAP-IN 4P. PIN
770-794/081-000
4050821555872
770-794/081-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
Snap-In-Stecker; 4-polig; Kod. B; 4,00 mm²; pink
Für Leistung- und Signalübertragung: die Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A. Die Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Anwendungen fehlerfrei montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung in der Automation, der Robotik und im Maschinenbau verwendbar. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Maximale Flexibilität bei der Installation von Anwendungen erlaubt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Aufgabenstellungen individuell gerecht wird. Die Montage des Snap-Ins erfolgt durch intuitives Einrasten – werkzeuglos und ohne die Befestigung zu verschrauben.
Für Leistung- und Signalübertragung: die Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A. Die Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Anwendungen fehlerfrei montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung in der Automation, der Robotik und im Maschinenbau verwendbar. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Maximale Flexibilität bei der Installation von Anwendungen erlaubt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Aufgabenstellungen individuell gerecht wird. Die Montage des Snap-Ins erfolgt durch intuitives Einrasten – werkzeuglos und ohne die Befestigung zu verschrauben.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.- effektiver Fehlsteckschutz
- für Steuerungen in der Automation
- für Steuerungen in der Automatisierung
- flexible und platzsparende Verlegung
- strukturierte und schnelle Elektroinstallation
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 41.1 mm |
| Breite | 45.5 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 4 |
| Gehäusefarbe | sonstige |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 100 |
| Gewicht | 14,64 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Ausführung | Stecker |
| Halogenfrei | ja |
| Höhe | 18.5 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Steckrichtung | gerade |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol | 2 V |
| Einbauvariante | Snap-In/Einschraubteil |
| Art der Verriegelung | im Steckverbinder integriert |
| Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.08472 kWh |
| Kurzbeschreibung | Snap-In-Stecker,4-polig,Kod. B,pink |
| eClass 11.0 - Klasse | 27440602 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | sonstige |
| Farbe der Kodierung/Kontakteinsatz | sonstige |
| Wandstärke des Gehäuses | 2 mm |
| RAL-Nummer Codierung/Kontakteinsatz | 4003 |
