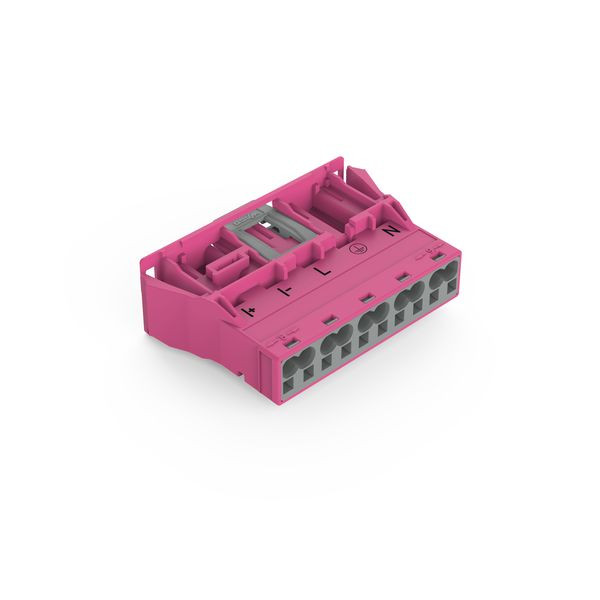

Abbildung ähnlich
01492807
WAGO 770-795/080-000 STE.TEI. SNAP-IN 5P. PIN
770-795/080-000
4055143594790
770-795/080-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
Snap-In-Stecker; 5-polig; Kod. B; 4,00 mm²; pink
Die Stiftleiste WINSTA® MIDI 5-polig gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Bei den Snap-In-Varianten sind die Verriegelungsklinken bereits ab Werk vormontiert. Der Anschluss des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
Die Stiftleiste WINSTA® MIDI 5-polig gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Bei den Snap-In-Varianten sind die Verriegelungsklinken bereits ab Werk vormontiert. Der Anschluss des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Qualität und Haltbarkeit – mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.- fehlsteckgeschützter Installationssteckverbinder
- vorgefertigte Varianten
- für Steuerungen in der Automatisierung
- kundenspezifische Lösungen
- komfortable Installation und Inbetriebnahme
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 41.1 mm |
| Breite | 55.5 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 5 |
| Gehäusefarbe | sonstige |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 17,91 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Ausführung | Stecker |
| Halogenfrei | ja |
| Höhe | 18.5 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Steckrichtung | gerade |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol | 2 V |
| Einbauvariante | Snap-In/Einschraubteil |
| Art der Verriegelung | im Steckverbinder integriert |
| Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.10222 kWh |
| Wandstärke des Gehäuses | 2 mm |
| Kurzbeschreibung | Plug Snap-in version 5-pole pink |
| eClass 11.0 - Klasse | 27440602 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | sonstige |
| Farbe der Kodierung/Kontakteinsatz | sonstige |
| RAL-Nummer Codierung/Kontakteinsatz | 4003 |
