01492443 WAGO 770-907 VERTEILER 3-P KOD.P
770-907
4045454459147
770-907
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

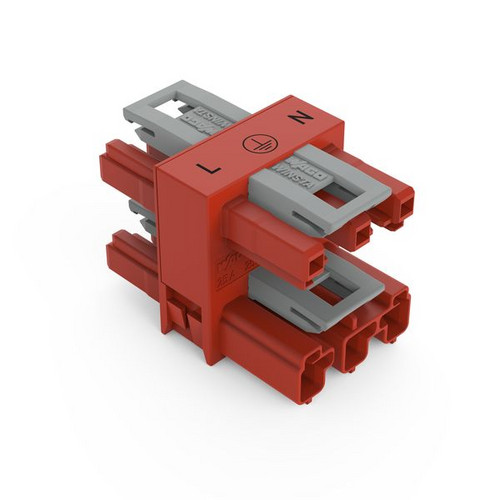

3-fach-Verteiler; 3-polig; Kod. P; 1 Eingang; 3 Ausgänge; 2 Verriegelungsklinken; rot
Verteiler WINSTA® MIDI 3-polig
Mit dem Verteiler aus der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz gelingt die fehlerfreie Installation. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. USV-Anwendungen beim Austausch von Daten werden oft mit Kodierung P realisiert. Der Installationssteckverbinder ist für eine Stromlast bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher ausführen können.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- Fehlerfreiheit durch Fehlsteckschutz
- einfache Schaltungen
- zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen
- kundenspezifische Lösungen
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP20 |
Länge | 46 mm |
Breite | 30 mm |
Polzahl | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 26 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Halogenfrei | ja |
Höhe | 32.7 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 250 V |
Anzahl der Eingänge | 3 |
Anzahl der Ausgänge | 9 |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Art des Verteilers | Verteilerblock |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Art der integrierten Schaltung | ohne |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Bemessungsstrom zur Leuchte | 25 A |
Befestigungsmöglichkeit | über separaten Adapter |
Brandlast | 0.11694 kWh |
Kurzbeschreibung | Distribution connector 1 x plug / 3 x socket 3-pole red |
