01492941 WAGO 770-911 ZWISCHENKUPPLUNG 5 AUF 3-P
770-911
4045454944629
770-911
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

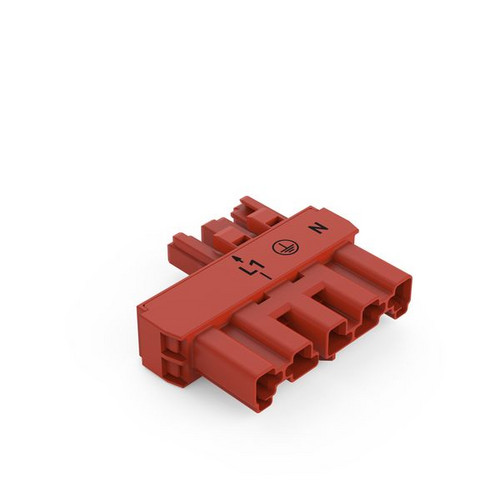

Zwischenkupplung; 5-polig/3-polig; Kod. P; L1 - L; rot
Verteiler WINSTA® MIDI Bemessungsstrom 25 A
Der Verteiler der Produktfamilie WINSTA® MIDI Kodierung P gewährt Ihnen die höchste Flexibilität bei der Elektroinstallation. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. USV-Anwendungen in der EDV werden oft mit Kodierung P realisiert. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation flexibel, einfach, schnell und sicher ausführen können.Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Haltbarkeit und Qualität – mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.- Fehlerfreiheit durch Fehlsteckschutz
- vorgefertigte Varianten
- für die unterbrechungsfreie Stromversorgung
- kundenspezifische Lösungen
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
Schutzart (IP) | IP20 |
Länge | 53.4 mm |
Breite | 53.4 mm |
Polzahl | 5 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 16,61 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Halogenfrei | ja |
Höhe | 13 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Anzahl der Eingänge | 5 |
Anzahl der Ausgänge | 3 |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Art des Verteilers | Zwischenkupplung |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | ohne |
Art der integrierten Schaltung | ohne |
Phasenabgriff | L1 |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Bemessungsstrom zur Leuchte | 25 A |
Brandlast | 0.095 kWh |
Kurzbeschreibung | Intermediate coupler 5- to 3-pole L1 - L |
