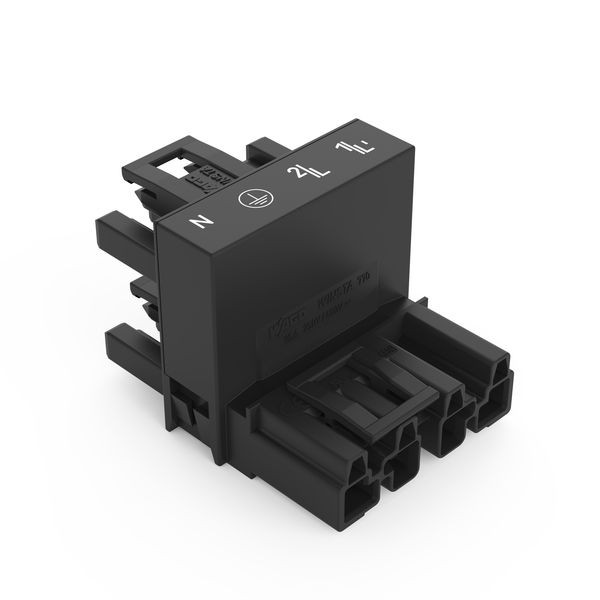

Artikelbild
Abbildung ähnlich
WAGO

01492950
WAGO 770-945 H-VERTEILER 4-P 3VK

770-945 4045454997229 770-945
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen
150 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 25 ST
Bestellschritt 25 ST

Beschreibung

h-Verteiler; 4-polig; Kod. A; 1 Eingang; 2 Ausgänge; einseitige Abgänge; 3 Verriegelungsklinken; für fliegende Verbindungen; schwarz

Verteiler WINSTA® MIDI mit Fehlsteckschutz

Realisieren Sie mühelos die Elektroinstallation: Der Verteiler der Produktfamilie WINSTA® MIDI Kodierung A ist das Produkt Ihrer Wahl zur Durchführung einer fehlerfreien Elektroinstallation. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Stromlast bis 25 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI

Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
  • fehlsteckgeschützter Installationssteckverbinder
  • für Steuerungen in der Automation
  • für jede Netzanwendung
  • passgenaue Abmessungen
  • komfortable Installation und Inbetriebnahme

Merkmale

Schutzart (IP) IP20
Länge 51 mm
Breite 40 mm
Polzahl 4
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 150
Verpackungseinheit 25
Gewicht 32,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Halogenfrei ja
Höhe 36.7 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Anzahl der Eingänge 4
Anzahl der Ausgänge 8
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 6 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Art der Verriegelung im Steckverbinder integriert
Art der integrierten Schaltung ohne
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Bemessungsstrom zur Leuchte 25 A
Befestigungsmöglichkeit über separaten Adapter
Brandlast 0.15194 kWh
Kurzbeschreibung h-distribution connector 1 x plug / 2 x socket 4-pole
eClass 11.0 - Klasse 27440603
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung sonstige
Farbe der Kodierung/Kontakteinsatz schwarz
