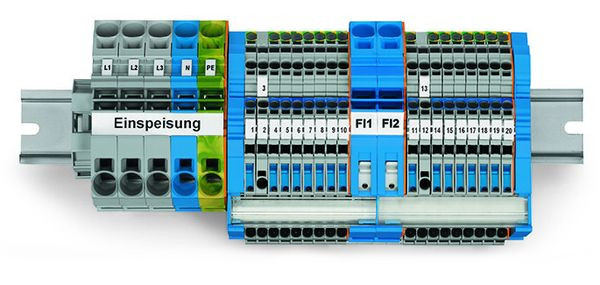

WAGO 821-122 TOP JOB S Hauptverteiler-Set FI

Für die Hauptverteilung mit zwei FI-Schutzschaltern, Beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 9 Wechselstrom- und 1 Drehstromkreis, Verteilung der FI-Potentiale über 2 N-Sammelschienen 10x3mm, Auftrennung der N-Potentiale für die Isoaltionswiderstandsmessung über Trennschlitten in der Installationsetagenklemme TOPJOB®S-Hauptverteiler-Set FI; mit Betätigungsöffnung

• Für die Hauptverteilung mit zwei FI-Schutzschaltern; beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen
• Verteilung der FI-Potentiale über 2 N-Sammelschienen 10 x 3 mm; Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über Trennschlitten in der Installationsetagenklemme

Bestückung:

• 16 x Installationsetagenklemme; NT/L/PE; 4 mm² (2003-7641)
• 2 x Installationsetagenklemme; L/L; 4 mm² (2003-7642)
• 2 x Abschluss- und Zwischenplatte (2003-7692)
• 3 x 2-Leiter-Verteilereinspeiseklemme; grau; 16 mm² (2016-7601)
• 1 x 2-Leiter-Verteilereinspeiseklemme; blau; 16 mm² (2016-7604)
• 1 x 2-Leiter-Schutzleiterklemme; grün-gelb; 16 mm² (2016-7607)
• 1 x Abschluss- und Zwischenplatte (2016-7692)
• 2 x 1-Leiter-N-Trennklemme; blau; 16 mm² (2016-7714)
• 1 x Abschluss- und Zwischenplatte (2016-7792)
• 1 x Schraubenlose Endklammer; 10 mm breit (249-117)
• 2 x Sammelschienenträger; mit Endklammerfunktion (2009-305)
• 1 x Sammelschiene; verzinnt; 0,2 m (210-133)
• 1 x Sammelschienenabdeckung; transparent; 0,2 m (777-303)
• 1 x Beschriftungsstreifen; weiß; 0,5 m (2009-110)
• 1 x WMB-Beschriftungskarte; 1 … 50 (793-5566)
• 1 x WMB-Beschriftungskarte; L1, L2, L3, N, PE (793-5472)
• 1 x Faserschreiber (210-110)

Blockbreite inkl. Endklammer 20,52 cm
