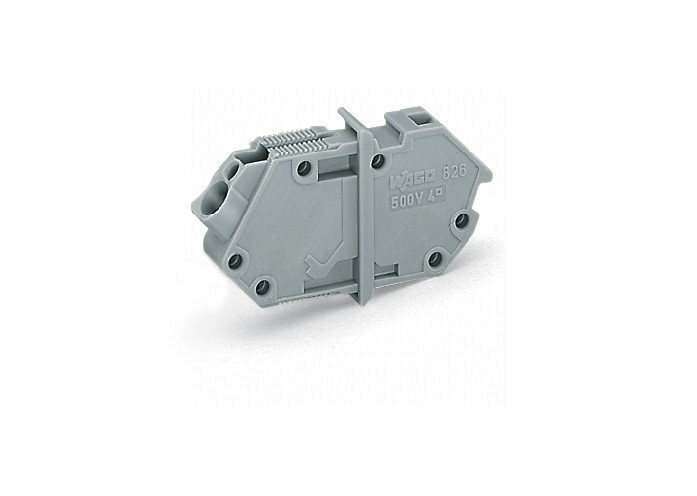

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 1.500 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Anreihbare Durchführungsendklemme; Leiter-/Leiteranschluss; Blechdicke 1 … 4 mm; 4 mm²; Rastermaß 7 mm; 1-polig; CAGE CLAMP®; 4,00 mm²; grau
Durchführungsklemme Serie 826 mit CAGE CLAMP®
Bei dieser Durchführungsklemme (Artikelnummer 826-159) steht eine schnelle und sichere Verbindung im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Durchführungsklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 9 bis 10 mm benötigt. Bei diesem Produkt mit den 2 Leiteranschlüssen wird die CAGE CLAMP®-Technologie eingesetzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (8,6 x 23,55 x 42,5) mm. In Abhängigkeit von der Leiterart eignet sich die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Durchführungsklemme wird durch ein Betätigungswerkzeug betätigt.Merkmale
| Breite | 7 mm |
| Polzahl | 1 |
| Verpackungseinheit | 1500 |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 25 |
| Gewicht | 4,7 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | sonstige |
| Farbe | grau |
| Bemessungsspannung | 320 V |
| Betriebstemperatur | -60 - 105 °C |
| Anzahl der Klemmstellen je Pol | 2 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 4 mm² |
| Bemessungsstrom In | 32 A |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 23.55 mm |
| Tiefe | 42.5 mm |
| Kurzbeschreibung | Anreihbare Durchführungsendklemme,Leiter-/Leiteranschluss,Blechdicke 1 … 4 mm,grau |
| eClass 11.0 - Klasse | 27141106 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Zubehörempfehlung für Sie:
01472824
WAGO 210-332/700-102 LASERETIKETT A4 3MM RM7,
210-332/700-102
01472825
WAGO 210-332/700-103 LASERETIKETT A4 3MM RM7,
210-332/700-103
01495351
WAGO 826-158/000-006 DFK-ABSCHLUßPLATTE 4,0
826-158/000-006
01495352
WAGO 826-158/000-016 DFK-ABSCHLUßPLATTE 4,0
826-158/000-016
