01436141 WAGO 857-409 BIPOLAR TRENNVERSTÄRKER
857-409
4045454828493
857-409
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
JUMPFLEX®
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
bipolar, mit Zero-/Span-Abgleichpoti, konfigurierbar per DIP-Schalter,
Eingangs- bzw. Ausgangssignale 0(2)..10mA, +/-10mA, 0(4)..20mA, +/-20mA, 0(1)..5V, +/-5V, 0(2)..10V, +/-10V
Trennverstärker; bipolares Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Zero-/Span-Abgleich; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm² Trennverstärker; bipolares Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Zero-/Span-Abgleich; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
bipolar, mit Zero-/Span-Abgleichpoti, konfigurierbar per DIP-Schalter,
Eingangs- bzw. Ausgangssignale 0(2)..10mA, +/-10mA, 0(4)..20mA, +/-20mA, 0(1)..5V, +/-5V, 0(2)..10V, +/-10V
Trennverstärker; bipolares Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Zero-/Span-Abgleich; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm² Trennverstärker; bipolares Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Zero-/Span-Abgleich; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:

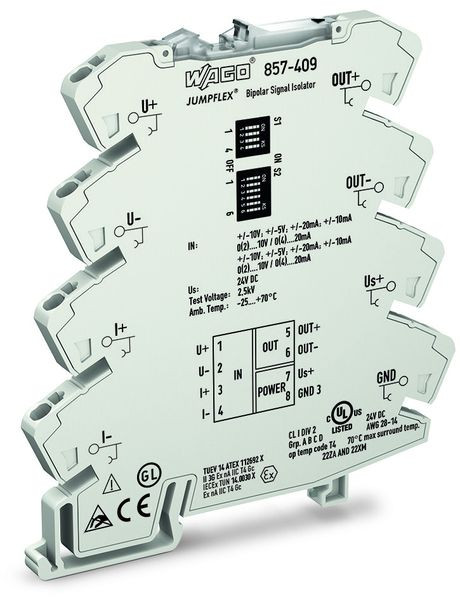

Der Bipolar-Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die bipolaren analogen Normsignale galvanisch voneinander.
Merkmale:
- Überlastschutz des Stromeingangs durch reversible Sicherung
- Zero-/Span-Abgleich über die komplette Messspanne
- Kalibrierte Messbereichsumschaltung
- Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig
- Umschaltbare Grenzfrequenz
Merkmale
Schutzart (IP) | IP20 |
Breite | 6 mm |
Verpackungseinheit | 1 |
Gewicht | 0,04 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90303320 |
Montageart | Schnappbefestigung Tragschiene |
Höhe | 96 mm |
Tiefe | 94 mm |
Anzahl der Kanäle | 1 |
Art der Spannungsversorgung | sonstige |
Betriebstemperatur | -25 - 70 °C |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Anzahl der Ausgangsbereiche +10 V ... -10 V | 1 |
Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1 |
Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1 |
Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
Anzahl der Ausgangsbereiche -5 V ... +5 V | 1 |
Anzahl der Eingangsbereiche 0 mA ... 10 mA | 1 |
Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
Anzahl der Eingangsbereiche -10 mA ... +10 mA | 1 |
Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
Anzahl der Eingangsbereiche -20 mA ... +20 mA | 1 |
Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
Anzahl der Eingangsbereiche -5 V ... +5 V | 1 |
Bemessungsbetriebsfrequenz | 100 - 5000 Hz |
Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
Bürde | 2000 - 600 Ohm |
Galvanische Trennung zwischen Eingang und Ausgang | ja |
Galvanische Trennung zwischen den Eingängen | ja |
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
Gerätebauform | sonstige |
Temperaturdrift | 0.01 %/K |
Kurzbeschreibung | Trennverstärker;bipolares Strom- und Spannungseingangssignal;bipolares Strom- und Spannungsausgangssignal |
