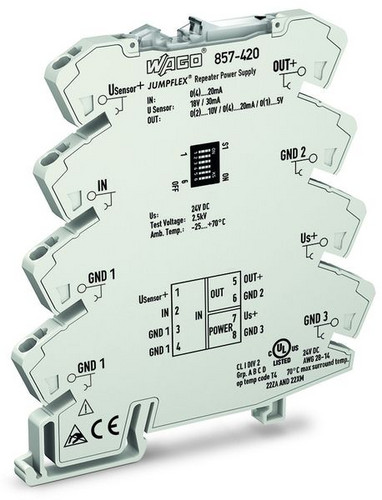

01436148 WAGO 857-420 SPEISETRENNER
857-420
4045454471330
857-420
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
JUMPFLEX®
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
Strom / Spannung, konfigurierbar per DIP-Schalter,
Eingangssignal 0(4) .. 20mA
Ausgangssignale 0(4) .. 20mA, 0(1) .. 5V, 0(2) .. 10V Trennverstärker; Stromeingangssignal; Strom- und Spannungsausgangssignal; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
Strom / Spannung, konfigurierbar per DIP-Schalter,
Eingangssignal 0(4) .. 20mA
Ausgangssignale 0(4) .. 20mA, 0(1) .. 5V, 0(2) .. 10V Trennverstärker; Stromeingangssignal; Strom- und Spannungsausgangssignal; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der Speisetrenner dient zum Anschluss von im Feld befindlichen 2- oder 3-Leiter-Transmittern. Er stellt die notwendige Energieversorgung zur Verfügung und überträgt die analogen Signale galvanisch getrennt voneinander.
Merkmale:- Speisung von SMART-Transmittern
- Kalibrierte Messbereichsumschaltung
- Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
Merkmale
Schutzart (IP) | IP20 |
Breite | 6 mm |
Verpackungseinheit | 1 |
Gewicht | 0,05 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90303320 |
Montageart | Schnappbefestigung Tragschiene |
Höhe | 94 mm |
Tiefe | 97.8 mm |
Anzahl der Kanäle | 1 |
Art der Spannungsversorgung | sonstige |
Betriebstemperatur | -25 - 70 °C |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
Bemessungsbetriebsfrequenz | 100 Hz |
Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
Bürde | 2000 - 600 Ohm |
Galvanische Trennung zwischen Eingang und Ausgang | ja |
Galvanische Trennung zwischen den Eingängen | ja |
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
Gerätebauform | sonstige |
Temperaturdrift | 0.01 %/K |
Kurzbeschreibung | Trennverstärker;Stromeingangssignal;Strom- und Spannungsausgangssignal |
