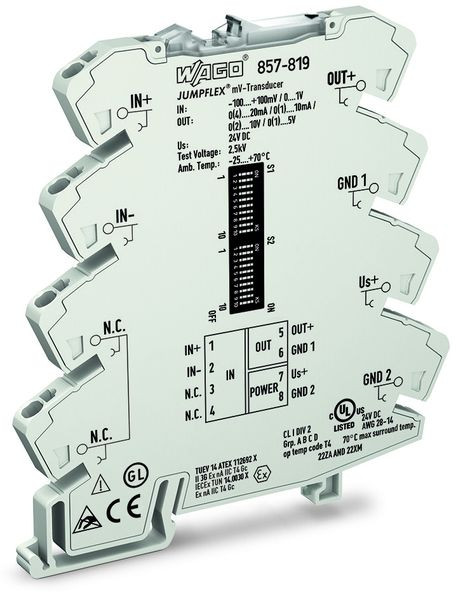

01436155 WAGO 857-819 MILLIVOLT-MESSUMFORMER KONF.IF
857-819
4045454665975
857-819
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
JUMPFLEX®
konfigurierbar per DIP-Schalter oder Software,
Eingangssignale +/- 100mV, 0 .. 200mV bis 0 .. 1000mV (in 100mV-Schritten), eigene Kennlinien mit bis zu 30 Stützstellen per Software einlernbar,
Ausgangssignale +/-0(4)..20mA, +/-0(1)..5V, +/-0(2)..10V Spannungsmessumformer; bipolares Spannungseingangssignal; Strom- und Spannungsausgangssignal; Konfiguration per Software; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
konfigurierbar per DIP-Schalter oder Software,
Eingangssignale +/- 100mV, 0 .. 200mV bis 0 .. 1000mV (in 100mV-Schritten), eigene Kennlinien mit bis zu 30 Stützstellen per Software einlernbar,
Ausgangssignale +/-0(4)..20mA, +/-0(1)..5V, +/-0(2)..10V Spannungsmessumformer; bipolares Spannungseingangssignal; Strom- und Spannungsausgangssignal; Konfiguration per Software; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der Spannungsmessumformer wandelt Millivolt-Signale, die am Eingang angeschlossen werden, in ein analoges Normsignal am Ausgang um.
Merkmale:- PC-Konfigurationsschnittstelle
- Kalibrierte Messbereichsumschaltung
- Zuschaltbares Clipping
Begrenzung des analogen Normsignals auf die Messbereichsendwerte - Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
Merkmale
Schutzart (IP) | IP20 |
Breite | 6 mm |
Verpackungseinheit | 1 |
Gewicht | 0,05 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90303320 |
Montageart | Schnappbefestigung Tragschiene |
Höhe | 94 mm |
Tiefe | 97.8 mm |
Anzahl der Kanäle | 1 |
Art der Spannungsversorgung | sonstige |
Betriebstemperatur | -25 - 70 °C |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
Anzahl der Eingangsbereiche 0 mV ... 200 mV | 1 |
Anzahl der Eingangsbereiche 0 mV ... 300 mV | 1 |
Anzahl der Eingangsbereiche 0 mV ... 500 mV | 1 |
Anzahl der Eingangsbereiche -100 mV ... +100 mV | 1 |
Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
Bürde | 2000 - 600 Ohm |
Galvanische Trennung zwischen Eingang und Ausgang | ja |
Galvanische Trennung zwischen den Eingängen | ja |
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
Gerätebauform | sonstige |
Temperaturdrift | 0.01 %/K |
Kurzbeschreibung | JUMPFLEX? transducer Millivolt transducer Records all mV signals |
