02547334 WAGO 890-2105 SI, BUCHSE 5-P VK KOD.I
890-2105
4045454885304
890-2105
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

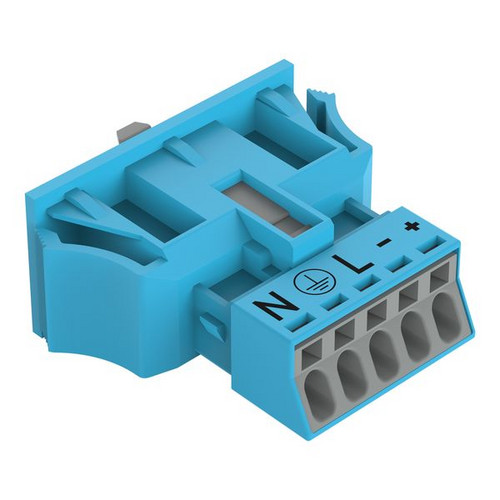

Snap-In-Buchse; 5-polig; Kod. I; 1,50 mm²; blau
Federleiste/Buchse WINSTA® MINI mit Schutzart IP40
Die Federleiste/Buchse WINSTA® MINI Kodierung I ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an variable Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. WINSTA® MINI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vor allem für das Lichtmanagement wie z. B. für die Dimmung bei DALI-Leuchten. Aufgrund der besonders kompakten Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik insbesondere für beengte Platzverhältnisse, also für den Anschluss auf kleinstem Raum. Die Installation des Snap-Ins erfolgt durch intuitives Einrasten – werkzeuglos und ohne zusätzliche Schraubbefestigung.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP40 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm²
- für Lichtsteuerung (DALI-Standard)
- passgenaue Abmessungen
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP20 |
Länge | 39.85 mm |
Breite | 35.5 mm |
Anschlussart | Federzuganschluss |
Polzahl | 5 |
Gehäusefarbe | blau |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 8,9 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 17.5 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 1 V |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.01056 kWh |
Kurzbeschreibung | Socket Snap-in version 5-pole blue |
