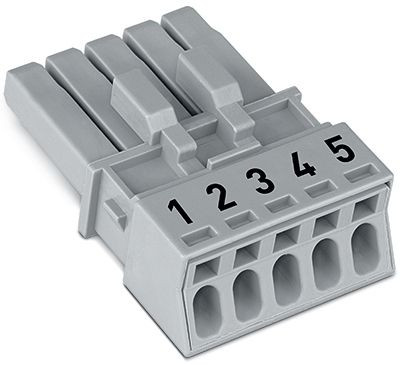

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Buchse; 5-polig; Kod. B; 1,50 mm²; grau
Federleiste/Buchse WINSTA® MINI mit Fehlsteckschutz
Die Federleiste/Buchse WINSTA® MINI Kodierung B ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Anwendungssteuerung im Bereich der Automation, im Maschinenbau und in der Robotik anwendbar. WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Sehr gut ist unser kleinstes Steckverbindersystem z. B. für Leuchten, die dank der LED-Technik viel weniger Platz für die Anschlusstechnik bieten.Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MINI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- für Steuerungen wie z. B. Beleuchtungen und Jalousien
- einbaufertig, sofort nutzbar
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 34.1 mm |
| Breite | 23.6 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Buchse |
| Halogenfrei | ja |
| Höhe | 11.7 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Anzahl der Anschlüsse je Pol | 1 V |
| Art der Verriegelung | separat |
| Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.03139 kWh |
| Kurzbeschreibung | Buchse,5-polig,Kod. B,grau |
| eClass 11.0 - Klasse | 27440605 |
| UNSPSC 14.0801 - Klasse | 39121400 |
Ähnliche Artikel weitere ähnliche Artikel
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
