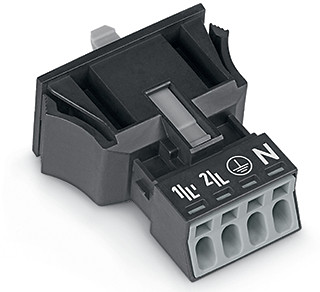

02547438 WAGO 890-714 STECKER SNAP-IN 4-P. MIT VK,
890-714
4045454233471
890-714
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung
Snap-In-Stecker; 4-polig; Kod. A; 1,50 mm²; schwarz
Stiftleiste WINSTA® MINI Bemessungsstrom 16 A
Die Stiftleiste WINSTA® MINI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MINI-Installationssteckverbindern mit Kodierung A umsetzen. Aufgrund der besonders kompakten Abmessungen eignet sich unser Steckverbindersystem WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für minimale Platzverhältnisse, also für die Installation mit geringem Platzumfang. Die Montage des Snap-Ins geschieht durch intuitives Einrasten – werkzeuglos und ohne zusätzliche Schraubbefestigung.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.- effektiver Fehlsteckschutz
- geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm²
- für eine große Anzahl von Anwendungsbereichen
- einbaufertig, sofort nutzbar
- komfortable Installation und Inbetriebnahme
Merkmale
Schutzart (IP) | IP20 |
Länge | 39.85 mm |
Breite | 28.6 mm |
Anschlussart | Federzuganschluss |
Polzahl | 4 |
Gehäusefarbe | schwarz |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 6,84 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Stecker |
Halogenfrei | ja |
Höhe | 16 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 1 V |
Farbe der Kodierung/Kontakteinsatz | schwarz |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.0475 kWh |
Kurzbeschreibung | Plug Snap-in version 4-pole black |
