02547455 WAGO 890-743 BUCHSE SNAP-IN 3-P MIT VK KOD.B
890-743
4055143427838
890-743
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

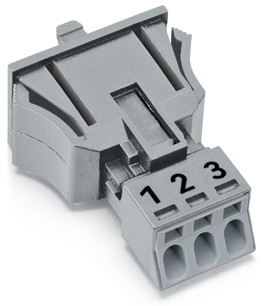

Snap-In-Buchse; 3-polig; Kod. B; 1,50 mm²; grau
Federleiste/Buchse WINSTA® MINI mit Schutzart IP40
Die Federleiste/Buchse WINSTA® MINI mit Verriegelungsklinke unterstützt die schnelle und sichere Montage. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP40 gewährleistet der Installationssteckverbinder Schutz vor der Berührung mit Werkzeugen oder Drähten, wenn diese < 1 mm sind. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Anwendungssteuerung in der Automation, im Maschinenbau und in der Robotik nutzbar. Auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine positiven Eigenschaften zuverlässig aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend – denn der Anschluss erfolgt wartungsarm ohne Verschrauben. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Die Installation des Snap-Ins ist somit kinderleicht, schnell erledigt und zudem sicher verriegelt.WINSTA® MINI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm²
- für Steuerungen in der Automation
- flexible und platzsparende Verlegung
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP40 |
Länge | 39.85 mm |
Breite | 24.2 mm |
Anschlussart | Federzuganschluss |
Polzahl | 3 |
Gehäusefarbe | grau |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 6 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 16 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 250 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 1 V |
Pol-Kennzeichnung | 1, 2, 3 |
Farbe der Kodierung/Kontakteinsatz | grau |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.03806 kWh |
Kurzbeschreibung | Socket Snap-in version 3-pole gray |
