02547460 WAGO 890-744/060-000 Bu SNAP-IN 4-P
890-744/060-000
4055143427630
890-744/060-000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

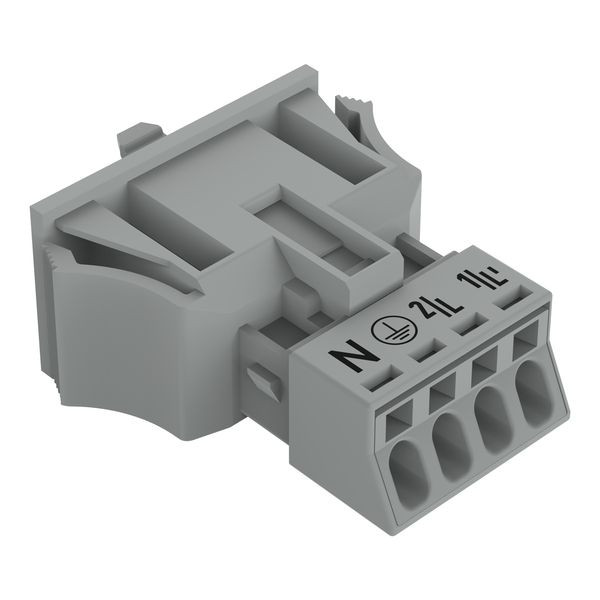

Snap-In-Buchse; 4-polig; Kod. B; 1,50 mm²; grau
Federleiste/Buchse WINSTA® MINI mit Schutzart IP40
Erfolgreich Anschlussverbindungen stecken, anstatt aufwendig zu verschrauben: mit der Federleiste/Buchse WINSTA® MINI 4-polig. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Laut der Schutzart IP40 gewährleistet der Installationssteckverbinder Schutz vor der Berührung mit Werkzeugen oder Drähten, wenn diese < 1 mm sind. Installationssteckverbinder der Kodierung B der Familie WINSTA® MINI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind auf die Verwendung abgestimmte Polkennzeichnungen möglich. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge wie geplant aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend – denn die Installation erfolgt wartungsarm ohne Verschrauben. Die Installation des Snap-Ins wird durch Einrasten vollzogen. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.WINSTA® MINI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität – mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.- fehlsteckgeschützter Installationssteckverbinder
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- zur Anwendung in der Automation von Prozessen wie der Beleuchtungstechnik
- kundenspezifische Lösungen
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP40 |
Länge | 39.85 mm |
Breite | 28.6 mm |
Anschlussart | Federzuganschluss |
Polzahl | 4 |
Gehäusefarbe | grau |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 7,32 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 16 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 1 V |
Farbe der Kodierung/Kontakteinsatz | grau |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.04722 kWh |
Kurzbeschreibung | Socket Snap-in version 4-pole gray |
