02547470 WAGO 890-763/073-000 Bu SNAP-IN 3-P. H-GRUEN
890-763/073-000
4055143427722
890-763/073-000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

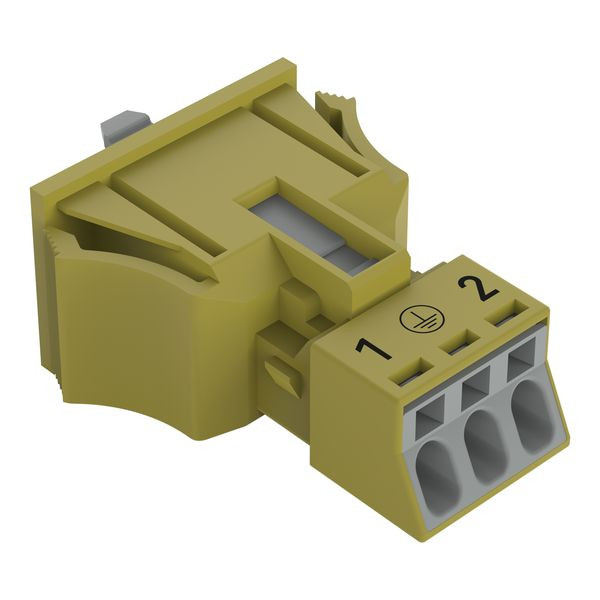

Snap-In-Buchse; 3-polig; Kod. B; 1,50 mm²; hellgrün
Federleiste/Buchse WINSTA® MINI mit Schutzart IP40
Für Leistung- und Signalübertragung: die Federleiste/Buchse WINSTA® MINI mit Schutzart IP40. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP40 gewährleistet der Installationssteckverbinder Schutz vor der Berührung mit Werkzeugen oder Drähten, wenn diese < 1 mm sind. Lösungen wie der WINSTA® MINI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge komfortabel aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend – denn die Installation wird wartungsarm ohne zu verschrauben ausgeführt. Die Montage des Snap-Ins wird durch Einrasten vollzogen. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.WINSTA® MINI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.- effektiver Fehlsteckschutz
- geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm²
- für Steuerungen in der Automatisierung
- passgenaue Abmessungen
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
Schutzart (IP) | IP40 |
Länge | 39.85 mm |
Breite | 24.2 mm |
Anschlussart | Federzuganschluss |
Polzahl | 3 |
Gehäusefarbe | grün |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 5,87 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 16 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 250 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 1 V |
Pol-Kennzeichnung | 1, 2, PE |
Farbe der Kodierung/Kontakteinsatz | grün |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.00778 kWh |
Kurzbeschreibung | Snap-In-Buchse;3-polig;Kod. B;hellgrün |
