01277941 WAGO 890-765/073-000 Snap-In-Buchse
890-765/073-000
4055143427951
890-765/073-000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

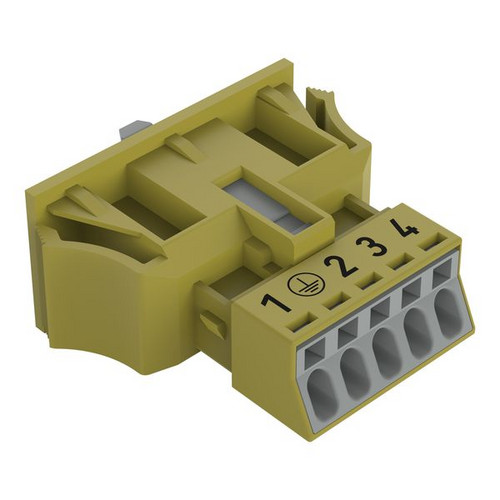

Snap-In-Buchse; 5-polig; Kod. B; 1,50 mm²; hellgrün
Federleiste/Buchse WINSTA® MINI mit Schutzart IP40
Die Federleiste/Buchse WINSTA® MINI mit Schutzart IP40 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Installationssteckverbinder der Kodierung B der Familie WINSTA® MINI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind eigene Polkennzeichnungen möglich. WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Besonders geeignet ist unser kleinstes Steckverbindersystem z. B. für Leuchten, die dank der LED-Technik bedeutend weniger Platz für die Anschlusstechnik bieten. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Die Installation des Snap-Ins ist somit kinderleicht, schnell erledigt und zudem sicher verriegelt.Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MINI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP40 von WAGO.- effektiver Fehlsteckschutz
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- für Steuerungen wie zum Beispiel Jalousien und Beleuchtungen
- einbaufertig, sofort nutzbar
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP40 |
Länge | 39.85 mm |
Breite | 35.5 mm |
Anschlussart | Federzuganschluss |
Polzahl | 5 |
Gehäusefarbe | grün |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 0,01 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 17.5 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 1 V |
Farbe der Kodierung/Kontakteinsatz | grün |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.01056 kWh |
Kurzbeschreibung | Snap-In-Buchse;5-polig;Kod. B;hellgrün |
