Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung

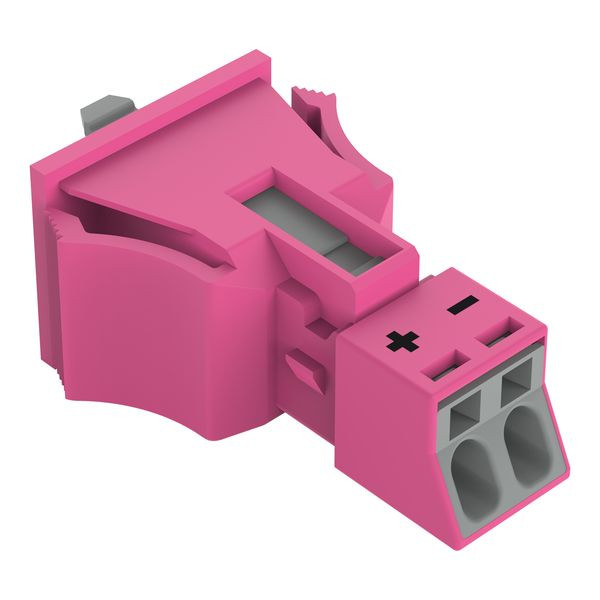

Snap-In-Buchse; 2-polig; Kod. B; 1,50 mm²; pink
Die Federleiste/Buchse WINSTA® MINI 2-polig unterstützt die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Vorgaben an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Anwendungssteuerung in der Automation, der Robotik und im Maschinenbau nutzbar. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge wie geplant aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend – denn die Installation wird wartungsarm ohne zu verschrauben ausgeführt. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Die Installation des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
Die Federleiste/Buchse WINSTA® MINI 2-polig unterstützt die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Vorgaben an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Anwendungssteuerung in der Automation, der Robotik und im Maschinenbau nutzbar. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge wie geplant aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend – denn die Installation wird wartungsarm ohne zu verschrauben ausgeführt. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Die Installation des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm²
- zur Anwendung in der Automation von Prozessen wie der Beleuchtungstechnik
- einbaufertig, sofort nutzbar
- sichere und schnelle Montage
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 39.85 mm |
| Breite | 19.8 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 2 |
| Gehäusefarbe | sonstige |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Buchse |
| Halogenfrei | ja |
| Höhe | 16 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 250 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Steckrichtung | gerade |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 4 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol | 1 V |
| Einbauvariante | Snap-In/Einschraubteil |
| Art der Verriegelung | im Steckverbinder integriert |
| Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.00667 kWh |
| Kurzbeschreibung | Snap-In-Buchse,2-polig,Kod. B,pink |
| eClass 11.0 - Klasse | 27440602 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | +, - |
| Farbe der Kodierung/Kontakteinsatz | sonstige |
| Wandstärke des Gehäuses | 2 mm |
| RAL-Nummer Codierung/Kontakteinsatz | 4003 |
