02445263 WAGO 891-8393/066-501 Verbindungsleitung
891-8393/066-501
4055144064919
891-8393/066-501
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

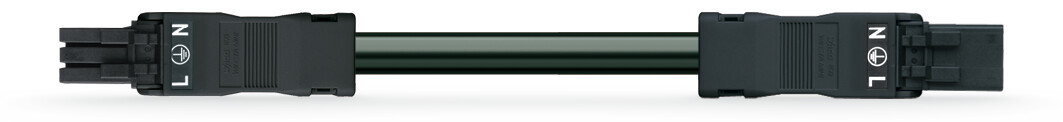

konfektionierte Verbindungsleitung; Cca; Buchse Stecker; 3-polig; Kod. A; H05Z1Z1-F 3G 1,5 mm²; 5 m; 1,50 mm²
konfektionierte Anschlussleitung WINSTA® MINI mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® MINI 3-polig schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Dank der farblichen und mechanischen Kodierung A der WINSTA® MINI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine positiven Eigenschaften komfortabel aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend – denn die Installation erfolgt wartungsarm ohne Verschrauben. Wer erhöhte Sicherheitsstandards einhalten muss, sollte auf konfektionierte Leitungen mit Brandklasse C zurückgreifen. Diese sind für den Einsatz in Gebäuden mit vorrangig hohem Sicherheitsbedarf geeignet. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt spürbar.Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO
Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.- effektiver Fehlsteckschutz
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen
- einbaufertig, sofort nutzbar
- komfortable Installation und Inbetriebnahme
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 3 |
Gehäusefarbe | schwarz |
Verpackungseinheit | 1 |
Gewicht | 0,52 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Halogenfrei | ja |
Leiter-Nennquerschnitt | 1.5 mm² |
Bemessungsstrom | 16 A |
Bemessungsspannung | 250 V |
Gesamtlänge | 5000 mm |
Mantel-Farbe | schwarz |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Art der konfektionierten Leitung | sonstige |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Leitung dauertemperaturbeständig bis | 70 °C |
Kabeltyp | H05Z1Z1-F |
Art der Verriegelung | separat |
Kabeldurchmesser | 7.4 - 9.4 mm |
Max. Betriebstemperatur am Leiter | 85 °C |
Brandlast | 0.125481 kWh |
Brandverhaltensklasse nach EN 13501-6 | Cca |
Kupferzahl | 21,40 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Kurzbeschreibung | konfektionierte Verbindungsleitung;Cca;Buchse Stecker |
