04617736 WALTHER 98601310 Wallbox Kabel 22kW MID
98601310
4015609168378
98601310
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

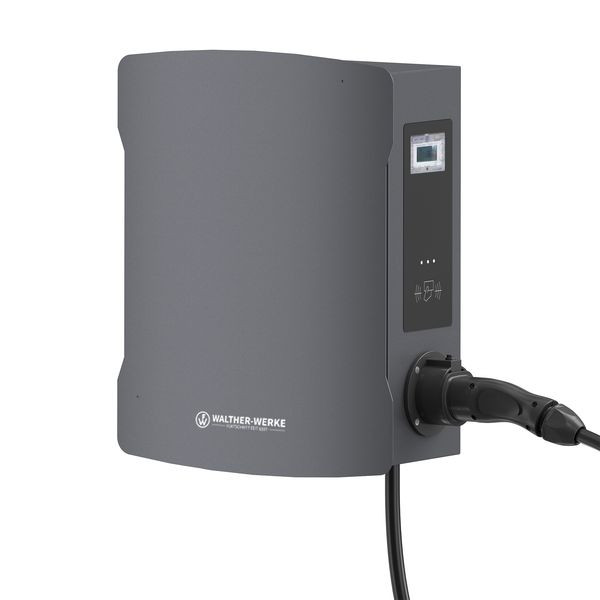

WALTHER Wallbox smartEVO uno
Ausstattungsmerkmale:
Ladung nach Mode 3 nach IEC 61851
Steckvorrichtungen nach IEC 62196
1x Ladeleitung mit 7,5m Leitungslänge Ladekupplung Typ 2
Ladeleistung bis zu 22kW
3 Status-LEDs im seitlichen Panel zur Anzeige
des aktuellen Status des Ladepunktes
Authentifizierung über seitlich angebrachtes RFID-Panel
Powerline Communication (PLC) gemäß ISO 15118
ermöglicht Plug & Charge
Anbindung an Energiemanagementsysteme (EMS)
Kommunikationsprotokoll EEBUS
Anbindung an SMA- Kommunikationsprotokoll
und TQ-Energiemanagement
Integrierter Webserver
Update Firmware-Version sowie Steuerung/ Wartung
per Remotezugriff.
Ethernet-Schnittstelle einschl. AMJ- Modul
zur Anbindung an festverlegtes Datenkabel
Modbus- Zählerschnittstelle (TCP & RTU)
zur Anbindung an Dynamic- Control
Smart-Grid-Fähigkeit durch OCPP 1.5 & 1.6 (JSON & SOAP)
Integrierten 4G-Modems (microsim) zur Anbindung an Backend-
und Roamingplattformen diverser Anbieter
(z.B. Stromnetz Hamburg und msu solution / m8mit).
Smart-Grid-Fähigkeit durch OCPP 1.5 & 1.6 (JSON & SOAP)
Lokales Dynamisches Lastmanagement (DLM)
einschl. Schieflasterkennung (Phasengenaues Regeln)
zur effizienten Nutzung der verfügbaren Ladeleistung
mit bis zu 250 Ladepunkte
Zuordnung von Master- und Slave-Ladepunkten
über die Konfigurationsoberfläche möglich
MID-zertifizierter Zähler zur Verbrauchsabrechnung
Permanente PE-Überwachung
6mA DC- Fehlerstromüberwachung
Integrierter Fehlerstromschutzschalter, Leitungsschutzschalter
Integrierte 2-stufige Temperaturüberwachung.
Robustes und witterungsbeständiges Gehäuse
Verzinktes Pulverbeschichtetes Stahlblechgehäuse
in Eisenglimmergrau (DB703)
Abschließbare Tür mit integriertem Designschild
und Walther-Werke Schriftzug
Leichte Montage durch 3 Punkt Wandbefestigung
max. Anschluss der Versorgungsleitung bei NYY-J 1x5x10mm²
Mitgeliefertes Zubehör
2 RFID- Karten Mifare- Classic
2 Schlüssel
1x AMJ- Modul
Sicherheitshinweis
Schaltplan (allpolig)
Stückprüfnachweis
Checkliste Funktionsprüfung
Optional erhältlich:
Stele
Anschluss bis 5x10mm²
einseitige Ausführung: 98900026
beidseitige Ausführung: 98900027
Anschluss bis 5x16mm²
einseitige Ausführung: 98900031
beidseitige Ausführung: 98900032
Erdstück: E8ES
Merkmale
Schutzart (IP) | IP54 |
Schlagfestigkeit | IK09 |
Breite | 490 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 17 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Wandmontage |
Höhe | 390 mm |
Tiefe | 175 mm |
Mit Display | ja |
Nennanschlussleistung | 22 kW |
Eingangsspannung | 400 V |
Frequenz | 50 Hz |
Anzahl der Ladepunkte | 1 |
Anzahl der FI-Schalter Typ A | 1 |
Max. Leistung pro Ladepunkt | 22 kW |
Anzahl der Ladekupplungen Typ 2 | 1 |
Mit Energiezähler | ja |
NFC (Near Field Communication) | ja |
Länge des Ladekabels | 6 m |
Vernetzbar als Master | ja |
DC-Fehlerstromerkennung | ja |
Schützkontakt-Verschweiß-Erkennung | ja |
Export der Ladehistorie | ja |
Open Charge Point Protocol (OCPP) Version | 1.6 |
Plug and charge (ISO 15118) | ja |
Vernetzbar über LAN | ja |
Mit MID-kompatiblem Energiezähler | ja |
Statisches Lastmanagement integriert | ja |
Geeignet für dynamisches Lastmanagement | ja |
Ausführung Anschluss Anlagenseite | 3-phasig |
Kurzbeschreibung | Wallbox smartEVO uno mit einer Ladekupplung max. 22kW MID ISO 15118 und EEBUS |
