02435322 WALTHER WA0016 Anschlussschrank 69 kVA
WA0016
4015609672523
WA0016
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

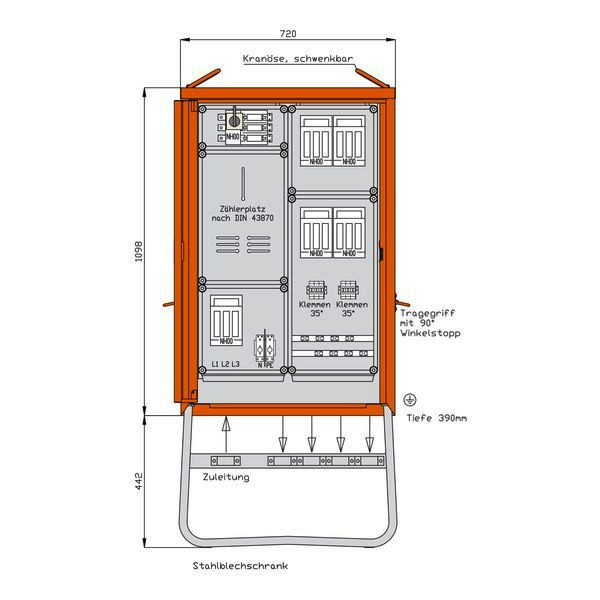

WALTHER Anschlussschrank
Anschlussleistung: bis 69kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H26) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54
Größe ca.: 1098 x 720 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 442mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2
Abgang / Absicherung:
1 NH00-Lasttrennschalter mit Trennmesser xxxA
2 NH00-Sicherungslasttrennschalter 80A
mit je 1 Bügelklemme 10-50qmm
2 NH00-Sicherungslasttrennschalter 80A
mit je 1 Reihenklemme bis 35qmm
Merkmale
Schutzart (IP) | IP44 |
Breite | 720 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 63,13 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Anschlussschrank |
Höhe | 1540 mm |
Tiefe | 390 mm |
Hauptschalter | NH00 |
Bemessungsstrom | 100 A |
Anschlussleistung | 69 kVA |
Anzahl der Zählerfelder | 1 |
Bemessungsspannung | 400 V |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 100 A |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Anschlussschrank 69kVA mit Zählerplatz und 4 NH-Abgänge |
