02434800 WALTHER WAV0100BR1 Anschlussverteiler 24kVA alls
WAV0100BR1
4015609068753
WAV0100BR1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
WALTHER Anschlussverteilerschrank
Anschlussleistung: 24kVA
nach IEC61439-4
und DIN/VDE 43868/1
zugelassen für die Versorgungsbereiche der
VDEW-Landesgruppe Berlin-Brandenburg
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

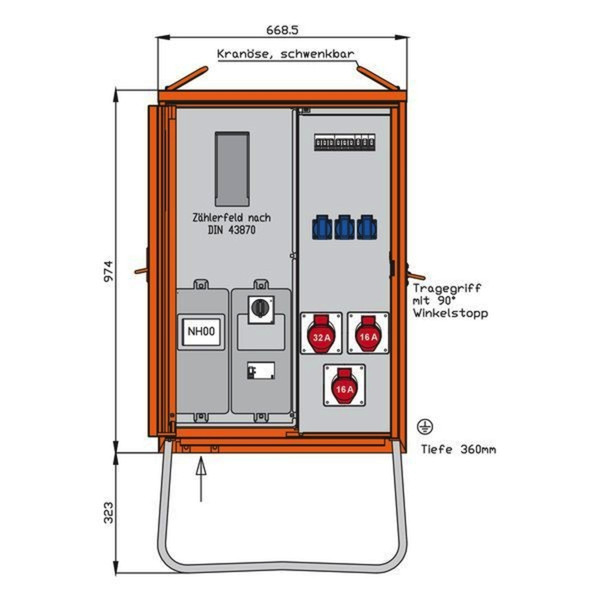

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Prismenklemmen P00-70qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25qmm/N=16qmm)
Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale
Schutzart (IP) | IP44 |
Breite | 669 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 51,6 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Anschlussverteilerschrank |
Höhe | 974 mm |
Tiefe | 683 mm |
Bemessungsstrom | 32 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
Anzahl der SCHUKO-Steckdosen | 3 |
Anschlussleistung | 24 kVA |
Anzahl der Zählerfelder | 1 |
Bemessungsspannung | 230/400 V |
Hauptschalter | Leistungsschalter |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
Anzahl der Leitungsschutzschalter | 5 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 32 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Anschlussverteilerschrank 24kVA mit Zählerplatz, RCD Typ B, 3 CEE-Abgänge 16-32A und 3 Schukos |
