02434817 WALTHER WAV0265R1 Anschlussverteiler 111kVA alls
WAV0265R1
4015609067961
WAV0265R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

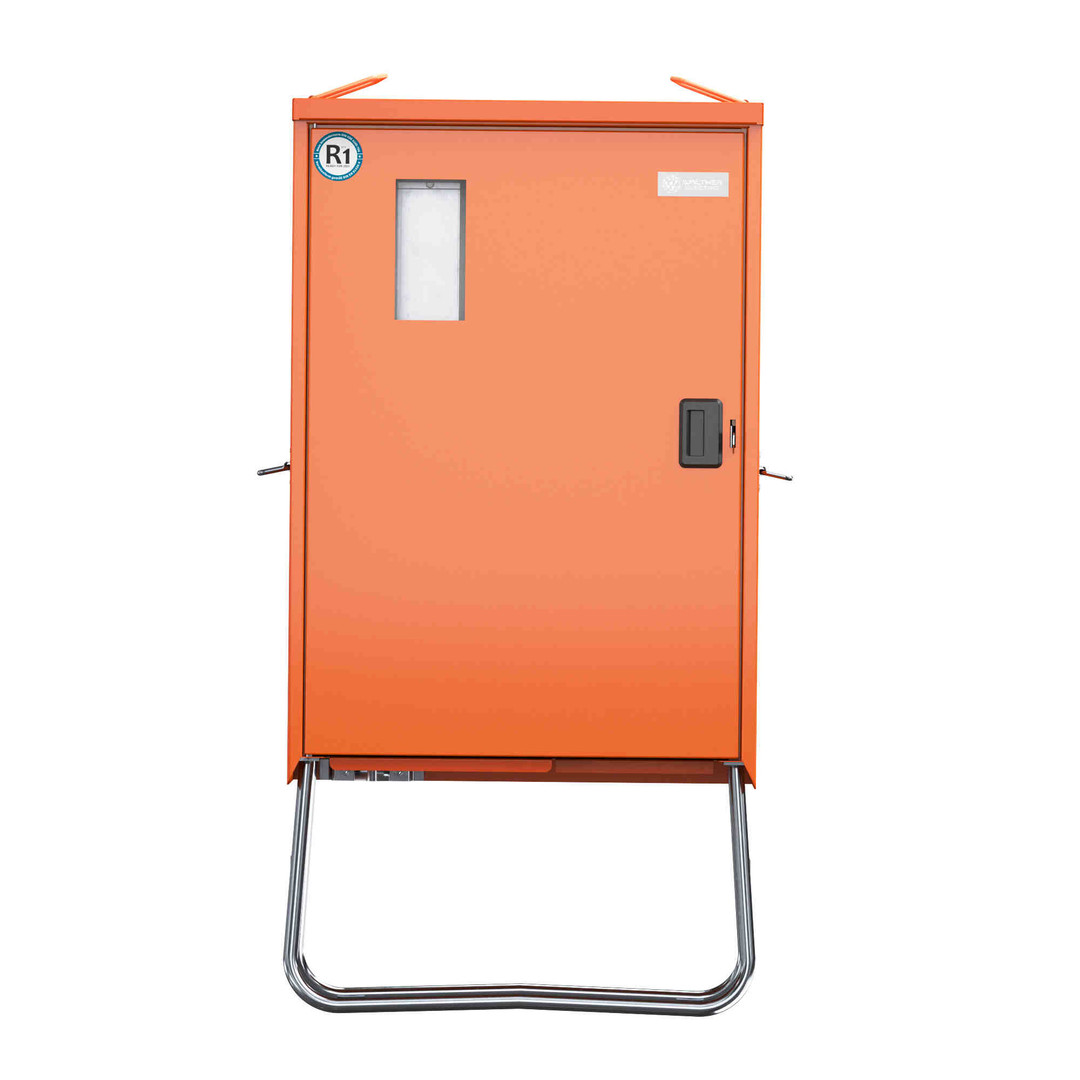

WALTHER Anschlussverteilerschrank
Anschlussleistung: 111kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
mit Kranösen
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54
Größe ca.: 1014 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH1-Sicherungslasttrennschalter 200A
mit Bolzenanschluss M10
Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung:
1 NH1-Lasttrennschalter mit Sicherungen 160A
2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -B-
mit NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale
Schutzart (IP) | IP44 |
Breite | 1301 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 238,65 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Anschlussverteilerschrank |
Höhe | 1336 mm |
Tiefe | 480 mm |
Hauptschalter | NH1 |
Bemessungsstrom | 160 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anschlussleistung | 111 kVA |
Anzahl der Zählerfelder | 1 |
Bemessungsspannung | 230/400 V |
Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
Anzahl der Leitungsschutzschalter | 10 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 160 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
