Beschreibung

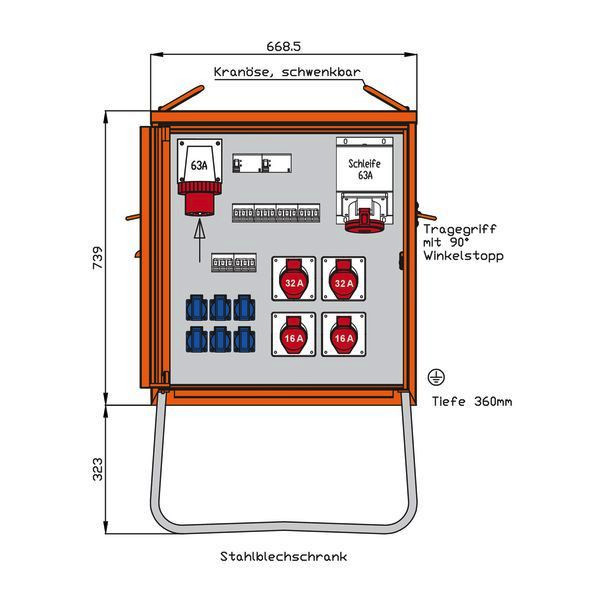

WALTHER Endverteilerschrank
Anschlussleistung: 44kVA
nach IEC61439-4
Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Schutzart: IP 44
Größe ca.: 739 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 CEE-Anbaugerätestecker 63A 5P 400V 6h
Abgang / Absicherung:
1 CEE-Anbaudose 63A 5P 400V 6h
als Kabelschleife
1 RCD-Schutzschalter 4P 63A/30mA -B-
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Hinweis:
Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 669 mm |
| Werkstoff des Gehäuses | Stahl |
| Verpackungseinheit | 1 |
| Gewicht | 94,6 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Endverteilerschrank |
| Höhe | 1062 mm |
| Tiefe | 360 mm |
| Bemessungsstrom | 63 A |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Anschlussleistung | 44 kVA |
| Bemessungsspannung | 230/400 V |
| Hauptschalter | ohne |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Anzahl der Leitungsschutzschalter | 10 |
| Fehlerstrom-Typ | B |
| Geeignet nach IEC/EN 61439-4 | ja |
| Kurzbeschreibung | Endverteiler 44kVA mit Anbaugerätestecker 63A, RCD Typ B und RCD Typ A, 9 LS, 5 CEE-Abgang 16-63A und 6 Schukos |
| eClass 11.0 - Klasse | 27142605 |
| UNSPSC 14.0801 - Klasse | 39121305 |
