02435346 WALTHER WV0253BER1 Beleuchtungsverteiler 44 kVA
WV0253BER1
4015609068555
WV0253BER1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
WALTHER Beleuchtungsverteiler
Anschlussleistung: 44kVA
nach IEC61439-4
Gehäuse (H28BE) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

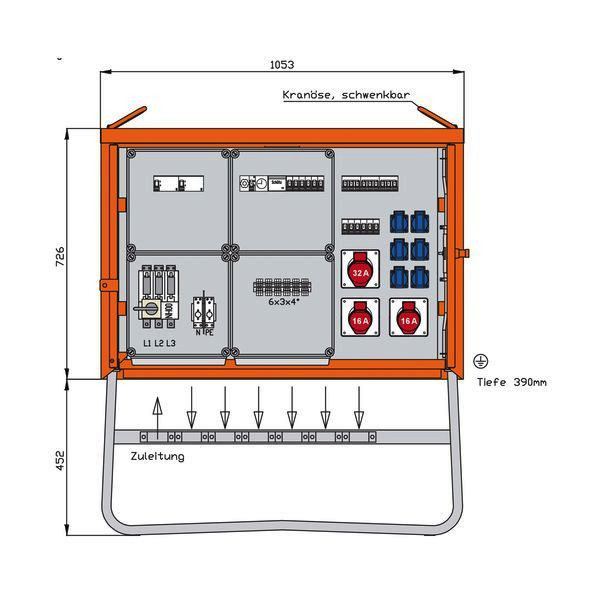

Größe ca.: 726 x 1053 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss:
1 NH00-Lasttrennschalter mit Sicherungen 63A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 63A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
1 Sicherungselement 1P 6A D01
-als Steuersicherung-
1 digitale Zeitschaltuhr
1 H-O-A-Schalter
1 Schütz 3P 40A
6 Leitungsschutzschalter (MCB) 1P 16A -B-
mit je 1 Abgangsklemme 3 x 4qmm
Merkmale
Schutzart (IP) | IP44 |
Breite | 1053 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 47,08 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Verteilerschrank |
Höhe | 1178 mm |
Tiefe | 390 mm |
Bemessungsstrom | 63 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anschlussleistung | 44 kVA |
Bemessungsspannung | 230/400 V |
Hauptschalter | Leistungsschalter |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
Anzahl der Leitungsschutzschalter | 15 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 63 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
