02435321 WALTHER WV0260BER1 Beleuchtungsverteiler 35 kVA
WV0260BER1
4015609068548
WV0260BER1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
WALTHER Beleuchtungsverteilerschrank
Anschlussleistung: 35kVA
nach IEC61439-4
Gehäuse (H06BE) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

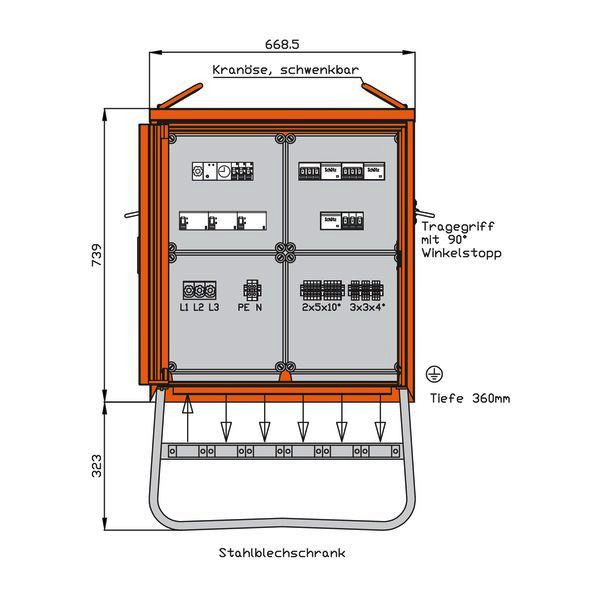

Größe ca.: 739 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 Lasttrennschalter mit Sicherungen 3P 50A D02
mit Zugangsklemme 1 x 5 x 35qmm
Abgang / Absicherung:
1 Sicherungselement 1P 6A D01
-als Steuersicherung-
1 Dämmerungsschalter mit sep. Lichtfänger
1 digitale Zeitschaltuhr
2 RCD-Schutzschalter 4P 40A/30mA
2 H-O-A-Schalter
2 Schütze 3P 20A
2 Leitungsschutzschalter (MCB) 3P 16A -C-
mit je 1 Abgangsklemme 5 x 10qmm
1 RCD-Schutzschalter 4P 40A/30mA
1 H-O-A-Schalter
1 Schütz 3P 20A
3 Leitungsschutzschalter (MCB) 1P 16A -B-
mit je 1 Abgangsklemme 3 x 4qmm
Merkmale
Schutzart (IP) | IP44 |
Breite | 669 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 44,38 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Verteilerschrank |
Höhe | 1062 mm |
Tiefe | 390 mm |
Hauptschalter | sonstige |
Bemessungsstrom | 50 A |
Anschlussleistung | 35 kVA |
Bemessungsspannung | 230/400 V |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 3 |
Anzahl der Leitungsschutzschalter | 5 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 50 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Beleuchtungsverteiler 35kVA mit 3 RCDs Typ A, digitale Zeitschaltuhr, 3 H-O-A-Schalter und 5 LS |
