02434858 WALTHER WV0526CR1 Verteilerschrank alls
WV0526CR1
4015609068098
WV0526CR1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
WALTHER Verteilerschrank für Container
Anschlussleistung: 111kVA
nach IEC61439-4
Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

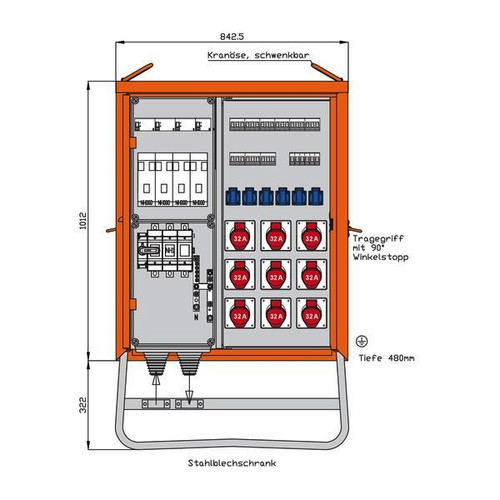

Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH1-Lasttrennschalter mit Sicherungen 160A
mit Bolzenanschluss M10
Abgang / Absicherung:
3 RCD-Schutzschalter 4P 63A/30mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
9 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
mit NH000-Sicherungslasttrennschalter 35A
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale
Schutzart (IP) | IP44 |
Breite | 843 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 238,65 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Verteilerschrank |
Höhe | 1334 mm |
Tiefe | 480 mm |
Hauptschalter | NH1 |
Bemessungsstrom | 160 A |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 9 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anschlussleistung | 111 kVA |
Bemessungsspannung | 230/400 V |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 4 |
Anzahl der Leitungsschutzschalter | 15 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 160 A |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
