02435401 WALTHER WV0622R1 Verteilerschrank 246 kVA
WV0622R1
4015609068418
WV0622R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

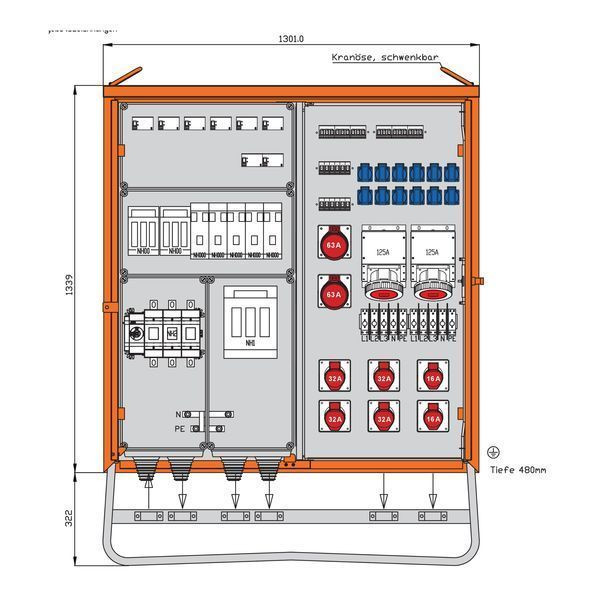

WALTHER Verteilerschrank
Anschlussleistung: 246kVA
nach IEC61439-4
Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1339 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH2-Lasttrennschalter mit Sicherungen 355A
mit Bolzenanschluss M10
Abgang / Absicherung:
1 NH1-Sicherungslasttrennschalter 200A
mit Bolzenabgang M10
2 RCD-Schutzschalter 4P 125A/500mA -A-
mit je 1 NH00-Sicherungslasttrennschalter 100A
2 CEE-Anbaudosen 125A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
2 Abgangsklemmen 5 x 16-70qmm
ohne Vorsicherungen -direkt ab RCD-
2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
2 RCD-Schutzschalter 4P 63A/30mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
4 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
2 RCD-Schutzschalter 4P 40A/30mA -A-
auf 1 NH000-Sicherungslasttrennschalter 63A
12 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale
Schutzart (IP) | IP44 |
Breite | 1301 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 327 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Verteilerschrank |
Höhe | 1661 mm |
Tiefe | 480 mm |
Hauptschalter | NH2 |
Bemessungsstrom | 355 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 4 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
Anzahl der SCHUKO-Steckdosen | 18 |
Anschlussleistung | 246 kVA |
Bemessungsspannung | 230/400 V |
Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 4 |
Anzahl der Leitungsschutzschalter | 18 |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 255 A |
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 2 |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Verteilerschrank 246kVA mit 4 RCDs Typ B und 4 RCDs Typ A, 18 LS, 10 CEE-Abgänge 16-125A und 12 Schukos |
