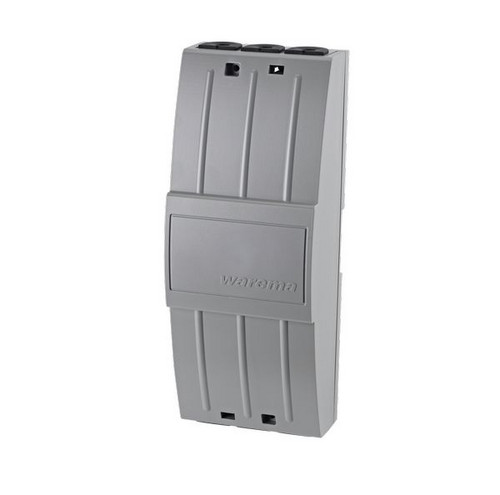

Abbildung ähnlich
01612685 WAREMA 1002764 MSE Kompakt 1 AP
1002764
4251317201222
1002764
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Direkte Ansteuerung eines Sonnenschutzantriebs über Sonnenschutzzentrale oder einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Betriebsart des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar.ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollläden).Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist (AP/REG).MSE Kompakt 1 PF REG wird zur Potentialtrennung bei großen Steuerleitungslängen und zur Bildung zusätzlicher Gruppen in Steuerleitungssystemen eingesetzt.
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 212 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,27 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Schaltfunktion | monostabil |
| Bemessungsbetriebsstrom Ie | 0.01 A |
| Anzahl der Ausgänge, kontaktbehaftet | 2 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsfrequenz | 50 Hz |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 207 - 253 V |
| Art der Anschlusstechnik | Schraubanschluss |
| Anzahl der digitalen Eingänge | 5 |
| Ausführung der Schnittstelle | sonstige |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | MSE Kompakt 1 AP |
| Höhe | 83 mm |
| Tiefe | 60 mm |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung bei AC 50 Hz | 198 - 253 V |
