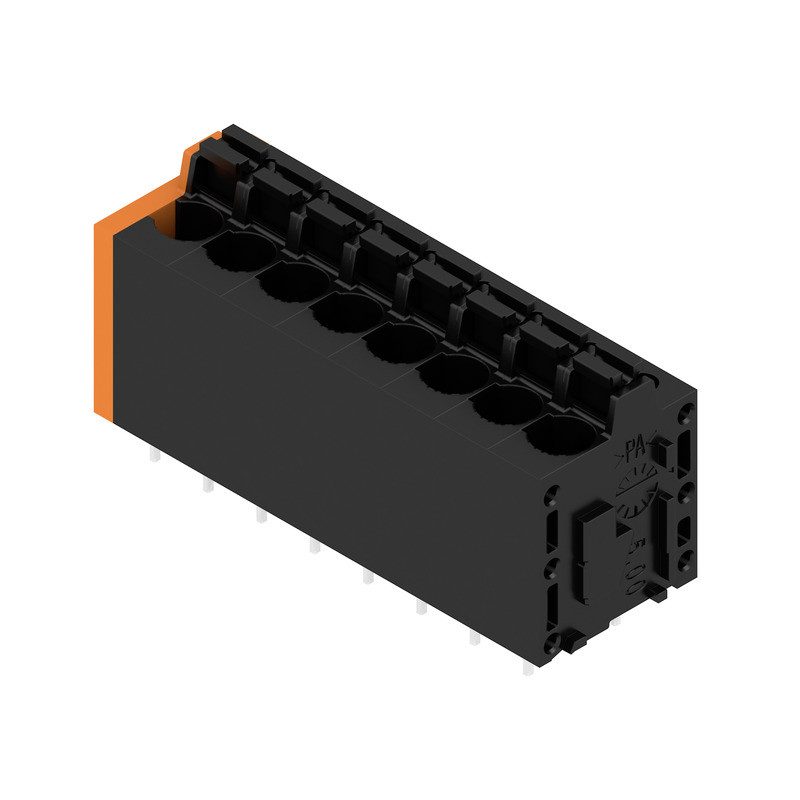

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

01444962
WEIDMÜLLER 1330240000 LMF 5.00/08/180 3.5SN OR BX

LMF 5.00/08/180 3.5 4050118134339 1330240000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

35 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 35 ST
Bestellschritt 35 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe orange
Verpackungseinheit 35
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 22.7 mm
Bemessungsspannung 320 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Steckklemmanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.5 mm
Rastermaß der Anschlüsse 5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.25 - 2.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 90° (vertikal nach oben)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 8
Bemessungsstrom In 24 A
Werkstoff der Anschlussoberfläche Zinn
Kurzbeschreibung Leiterplattenklemme, 320 V, 24 A, Raster in mm: 5.00, 2.5 mm², Polzahl: 8, PUSH IN mit Betätigungselement, THT-Lötanschluss, 180°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
