Beschreibung
Für den normgerechten Netzanschluss nach §14a EnWGzur sicheren Umsetzung von steuerbaren Verbrauchseinrichtungen (SVE).Für EVU-konforme Installationen, klar strukturiert, modularund schnell integrierbar in Schaltschrank und Serie.

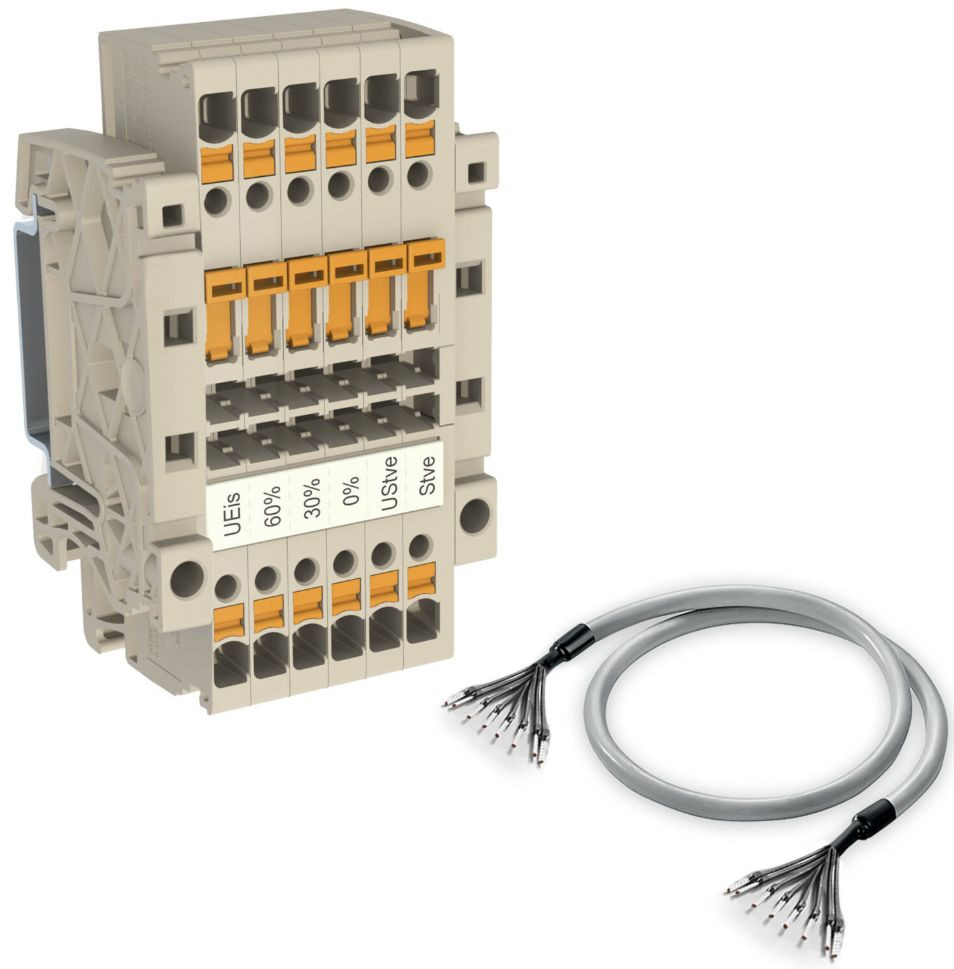

Die BDEW Klemmleiste beinhaltet die Leitung für die Steuerbox mit Steckverbindern,Markierer und Endwinkel und kann direkt im Schaltschrank verbaut werden.
Klemmenleiste zur Übergabe des Steuersignals nach §14a EnWG
6-poliger Aufbau
Spannungsanschlüsse mit Messertrennfunktion
Push-in-Anschluss
Bemessungsquerschnitt: 1,5 mm²
Querschnitt: 0,14 mm² ... 1,5 mm²
Montageart: NS 35/7,5, NS 35/15
Komplett beschriftet
Die BDEW Klemmleiste beinhaltet die Leitung für die Steuerbox mit Steckverbindern,Markierer und Endwinkel und kann direkt im Schaltschrank verbaut werden.
Klemmenleiste zur Übergabe des Steuersignals nach §14a EnWG
Merkmale
| Breite | 44.7 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,43 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| eClass 11.0 - Klasse | 27400602 |
| UNSPSC 14.0801 - Klasse | 39121321 |
| Höhe | 77 mm |
| Kurzbeschreibung | Test-disconnect terminal, PUSH IN, dark beige, 2.5 mm², 16 A, 400 V, Number of connections: 12, Number of levels: 1 |
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Tiefe | 38.4 mm |
| Bemessungsspannung | 400 V |
| Betriebstemperatur | -60 - 130 °C |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Ausführung elektrischer Anschluss 2 | Steckanschluss |
| Ausführung der Längstrennung | schwenkbar |
| Ausführung der Quertrennung | ohne |
| Mit integrierter Prüfbuchse | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 12 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.14 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.14 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.14 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.14 - 2.5 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 16 A |
