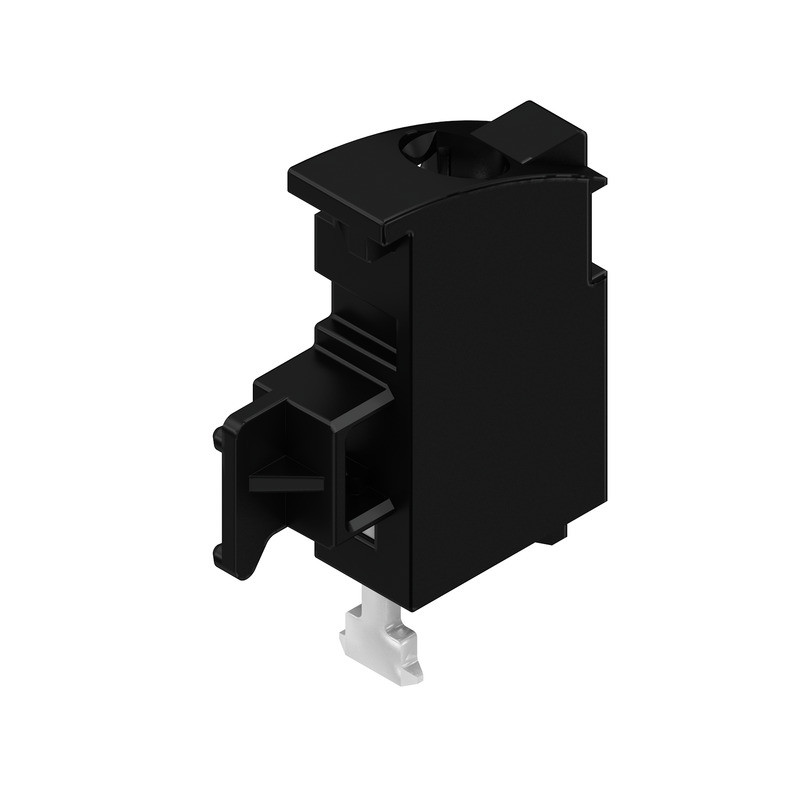

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02427116
WEIDMÜLLER LHZ-SMT R 1.5SN BK RL LP-Klemme

LHZ-SMTR1.5SNBKRL 4032248984343 2418590000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

432 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 432 ST
Bestellschritt 432 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 432
Gewicht 1,43
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 17 mm
Bemessungsspannung 320 V
Betriebstemperatur -40 - 120 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Länge des Pins 1.5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 mm²
Werkstoff des Isolierkörpers Flüssigkristallpolymer
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Anzahl der elektrischen Anschlüsse 1
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 2.5 mm²
Kurzbeschreibung Leiterplattenklemme, 320 V, Raster in mm: 0.00, 2.5 mm², Polzahl: 1, Zugbügelanschluss, THR-Lötanschluss, 90°, Tape
Werkstoff der Anschlussoberfläche Nickel
Schutzart (IP), montiert IP20
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
