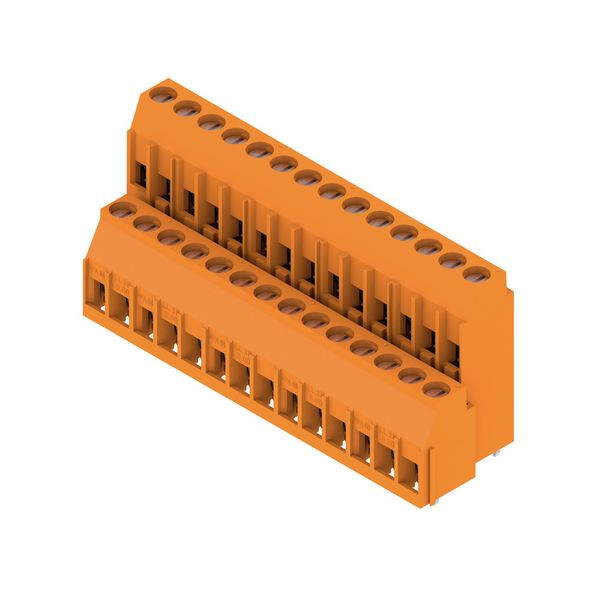

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02426588
WEIDMÜLLER LL2N 5.00/28/90 3.2SN OR BX LP-Klemme

LL2N500289032SNORBX 4032248672950 1977370000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe orange
Verpackungseinheit 10
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 34.5 mm
Bemessungsspannung 320 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.2 mm
Rastermaß der Anschlüsse 5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 4 mm²
Schutzart (IP), montiert sonstige
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 28
Bemessungsstrom In 27.5 A
Werkstoff der Anschlussoberfläche Zinn
Kurzbeschreibung Leiterplattenklemme, 320 V, 32.5 A, Raster in mm: 5.00, 6 mm², Polzahl: 28, Zugbügelanschluss, THT-Lötanschluss, 90°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
