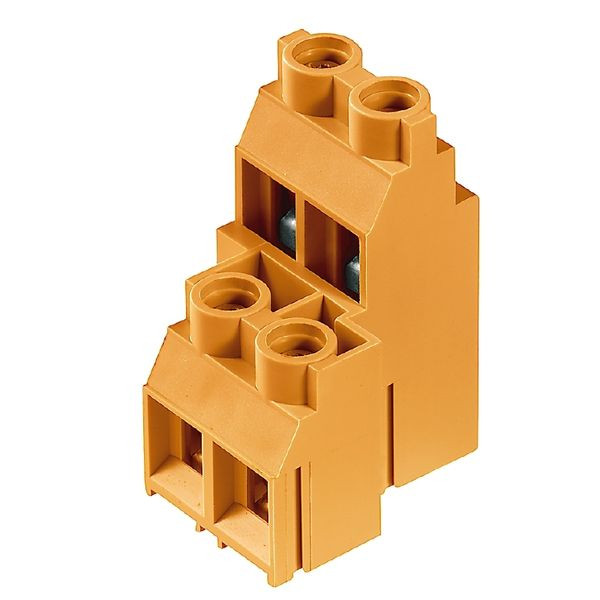

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02424816
WEIDMÜLLER LL2N 9.52/04/90 5.0SN OR BX LP-Klemme

LL2N952049050SNORBX 4032248660186 1926350000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe orange
Verpackungseinheit 10
Gewicht 0,17
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 33.9 mm
Bemessungsspannung 690 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 5 mm
Rastermaß der Anschlüsse 9.52 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.18 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.22 - 4 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 4
Bemessungsstrom In 32 A
Werkstoff der Anschlussoberfläche Zinn
Anschließbarer Leiterquerschnitt mehrdrähtig 0.22 mm²
Kurzbeschreibung Leiterplattenklemme, 690 V, 32 A, Raster in mm: 9.52, 6 mm², Polzahl: 4, Zugbügelanschluss, THT-Lötanschluss, 90°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
