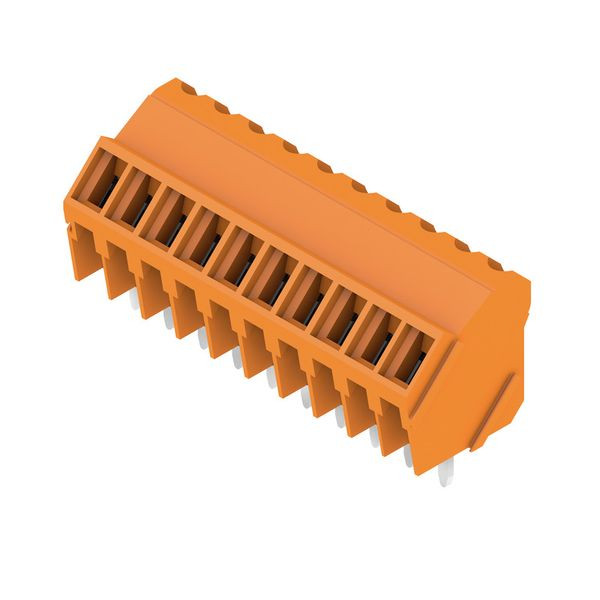

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02423454
WEIDMÜLLER LM 3.50/10/135 3.2SN OR BX LP-Klemme

LM3501013532SNORBX 4032248357994 1845280000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe orange
Verpackungseinheit 48
Gewicht 0,32
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 15.9 mm
Bemessungsspannung 160 V
Betriebstemperatur -50 - 100 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V2
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.2 mm
Werkstoff der Anschlussoberfläche Nickel
Rastermaß der Anschlüsse 3.5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 1.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 10
Bemessungsstrom In 14 A
Kurzbeschreibung Leiterplattenklemme, 160 V, 16 A, Raster in mm: 3.50, 2.08 mm², Polzahl: 10, Zugbügelanschluss, THT-Lötanschluss, 135°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
