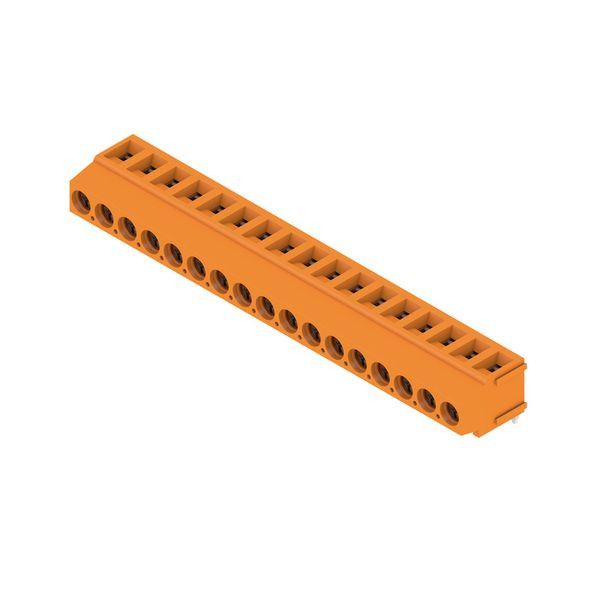

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02427755
WEIDMÜLLER LM 5.08/17/180 3.5SN OR BX LP-Klemme

LM5081718035SNORBX 4032248377831 9995100000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe orange
Verpackungseinheit 50
Gewicht 1,06
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 13.5 mm
Bemessungsspannung 320 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.5 mm
Rastermaß der Anschlüsse 5.08 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 mm²
Schutzart (IP), montiert IP10
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 90° (vertikal nach oben)
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 17.5 A
Anzahl der elektrischen Anschlüsse 17
Werkstoff der Anschlussoberfläche Nickel
Kurzbeschreibung Leiterplattenklemme, 320 V, 17.5 A, Raster in mm: 5.08, 2.5 mm², Polzahl: 17, Zugbügelanschluss, THT-Lötanschluss, 180°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
