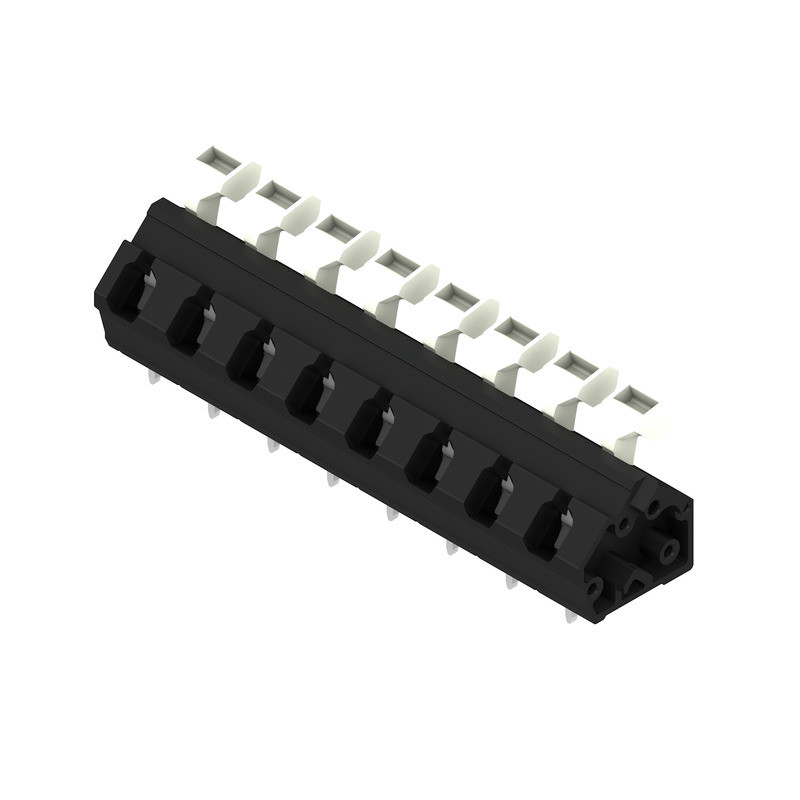

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.
Merkmale
| Gehäusefarbe | schwarz |
| Verpackungseinheit | 100 |
| Gewicht | 1,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -50 - 120 °C |
| Befestigungsart | löten |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Länge des Pins | 3.5 mm |
| Rastermaß der Anschlüsse | 7.5 mm |
| Art der Banderolierung | sonstige |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.13 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.13 - 2.5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Art der Leiterplattenbefestigung | sonstige |
| Anzahl der elektrischen Anschlüsse | 8 |
| Bemessungsstrom In | 24 A |
| Höhe | 20.24 mm |
| Kurzbeschreibung | Leiterplattenklemme, 800 V, 24 A, Raster in mm: 7.50, 2.5 mm², Polzahl: 8, Zugfederanschluss mit Betätigungselement, THT-Lötanschluss, 135°, Box |
| Werkstoff der Anschlussoberfläche | Zinn |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
Angaben zur Marke
WEIDMÜLLER
Hersteller
Weidmüller GmbH & Co. KG Klingenbergstr. 26 DE 32758 Detmold weidmueller@weidmueller.de
