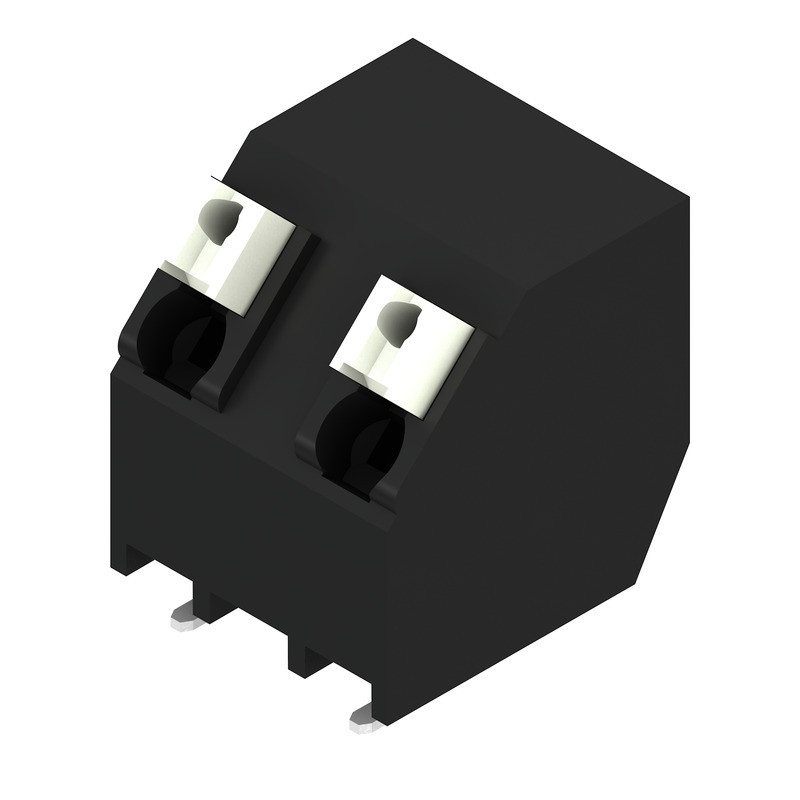

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02419872
WEIDMÜLLER LSF-SMD 7.50/02/135 SN BK RL LP-Klemme

LSF-SMD75002135SNBKR 4050118280951 1473890000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

210 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 210 ST
Bestellschritt 210 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 210
Gewicht 0,73
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 14.45 mm
Bemessungsspannung 630 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Steckklemmanschluss
Anschlussart Leiterplatte SMD-Anschluss
Rastermaß der Anschlüsse 7.5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Flüssigkristallpolymer
Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 2
Bemessungsstrom In 12 A
Kurzbeschreibung Leiterplattenklemme, 630 V, 12 A, Raster in mm: 7.50, 1.5 mm², Polzahl: 2, PUSH IN mit Betätigungselement, SMD-Lötanschluss, 135°, Tape
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
