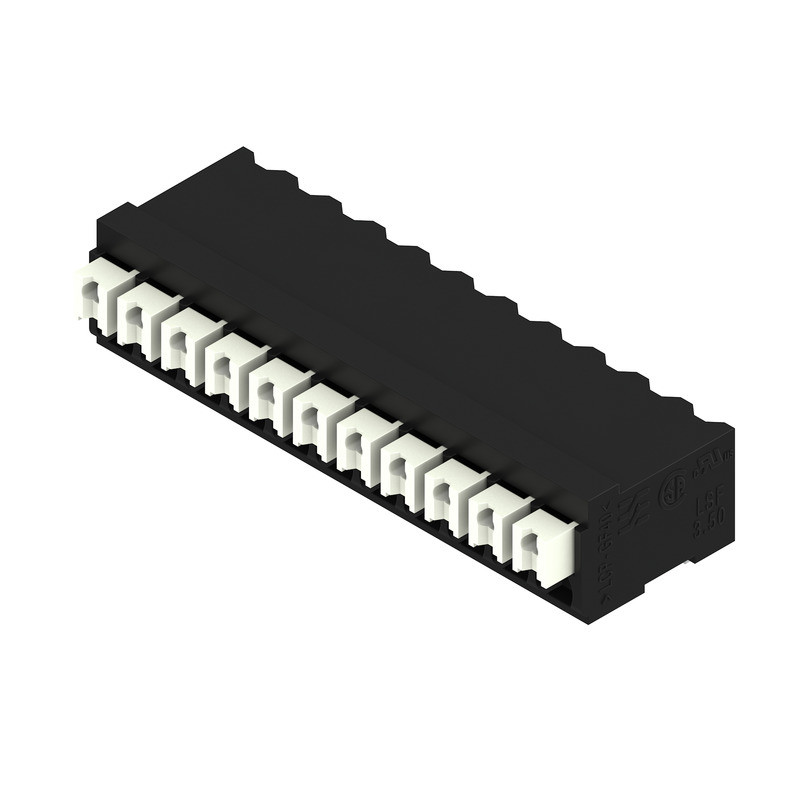

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02423969
WEIDMÜLLER LSF-SMT 3.50/11/90 1.5SN BK TU LP-Klemme

LSF-SMT350119015SNBK 4032248448470 1871060000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

14 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 14 ST
Bestellschritt 14 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 14
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 10 mm
Bemessungsspannung 160 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Steckklemmanschluss
Anschlussart Leiterplatte THR-Anschluss
Länge des Pins 1.5 mm
Rastermaß der Anschlüsse 3.5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Flüssigkristallpolymer
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 11
Bemessungsstrom In 17.5 A
Kurzbeschreibung Leiterplattenklemme, 160 V, 17.5 A, Raster in mm: 3.50, 1.5 mm², Polzahl: 11, PUSH IN mit Betätigungstaste, THT/THR-Lötanschluss, 90°, Tube
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
