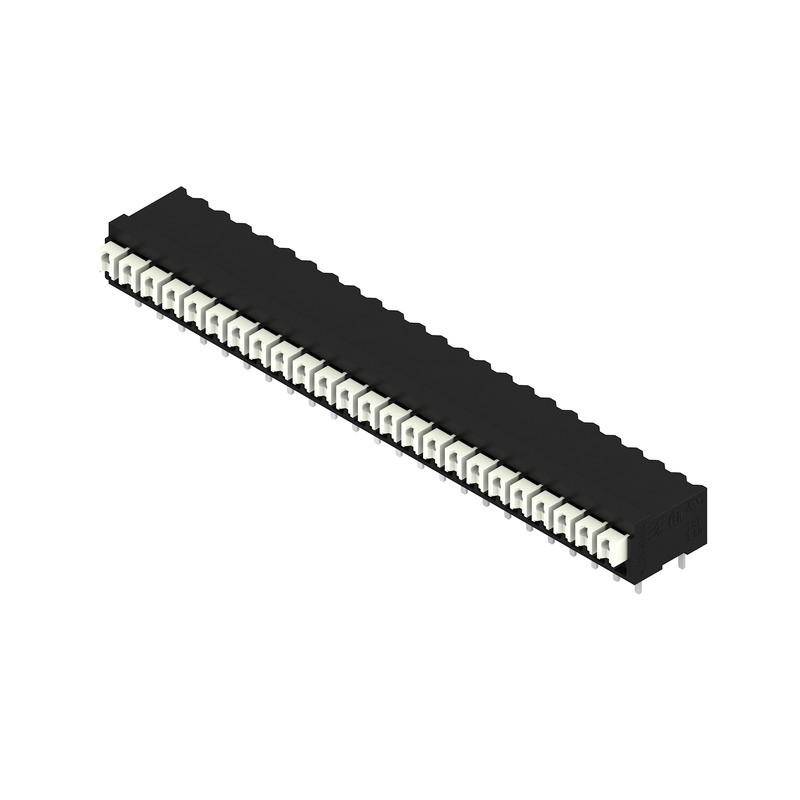

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02423915
WEIDMÜLLER LSF-SMT 3.50/24/90 3.5SN BK TU LP-Klemme

LSF-SMT350249035SNBK 4032248447848 1870490000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

6 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 6 ST
Bestellschritt 6 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 6
Gewicht 0,11
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 12 mm
Bemessungsspannung 160 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Steckklemmanschluss
Anschlussart Leiterplatte THR-Anschluss
Länge des Pins 3.5 mm
Rastermaß der Anschlüsse 3.5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Flüssigkristallpolymer
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 24
Bemessungsstrom In 17.5 A
Kurzbeschreibung Leiterplattenklemme, 160 V, 17.5 A, Raster in mm: 3.50, 1.5 mm², Polzahl: 24, PUSH IN mit Betätigungstaste, THT/THR-Lötanschluss, 90°, Tube
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
