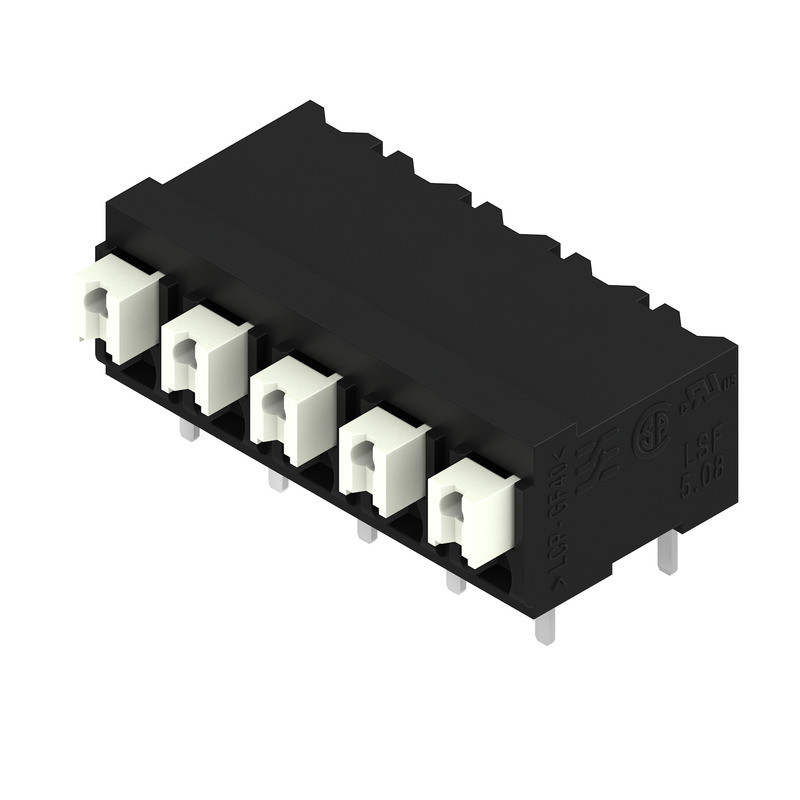

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02424149
WEIDMÜLLER LSF-SMT 5.08/05/90 3.5SN BK RL LP-Klemme

LSF-SMT508059035SNBK 4032248466665 1876190000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

265 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 265 ST
Bestellschritt 265 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 265
Gewicht 1,3
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 12 mm
Bemessungsspannung 320 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Steckklemmanschluss
Anschlussart Leiterplatte THR-Anschluss
Länge des Pins 3.5 mm
Rastermaß der Anschlüsse 5.08 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Flüssigkristallpolymer
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 5
Bemessungsstrom In 17.5 A
Kurzbeschreibung Leiterplattenklemme, 320 V, 17.5 A, Raster in mm: 5.08, 1.5 mm², Polzahl: 5, PUSH IN mit Betätigungstaste, THT/THR-Lötanschluss, 90°, Tape
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
