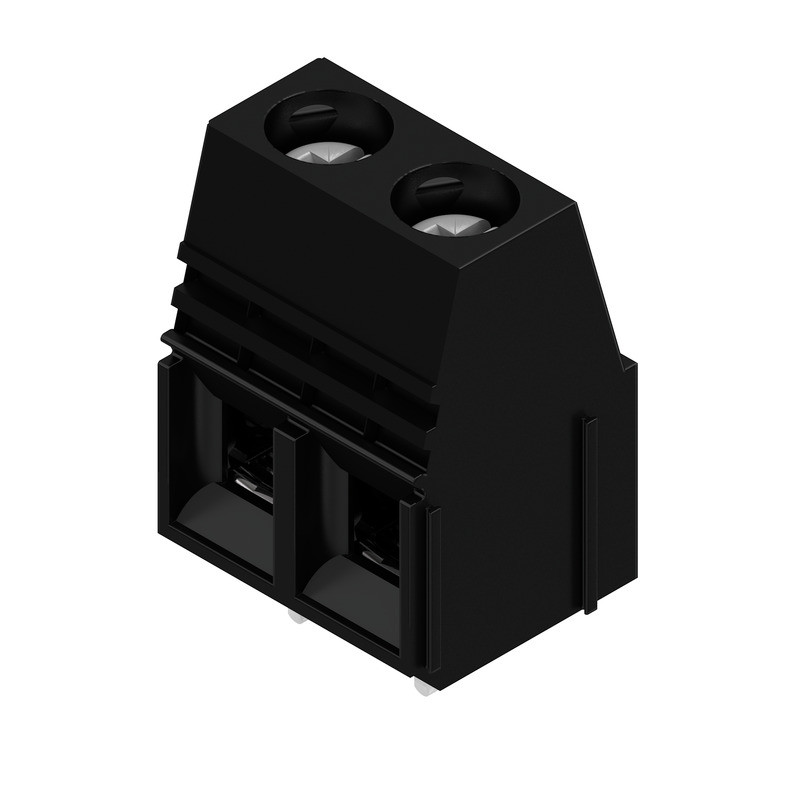

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02425105
WEIDMÜLLER LU 10.16/02/90 4.5SN BK BX LP-Klemme

LU1016029045SNBKBX 4032248589494 1934140000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

20 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 20 ST
Bestellschritt 20 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 20
Gewicht 0,39
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 33 mm
Bemessungsspannung 690 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 4.5 mm
Rastermaß der Anschlüsse 10.16 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 10 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 16 - 6 mm²
Schutzart (IP), montiert sonstige
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 2
Bemessungsstrom In 76 A
Kurzbeschreibung Leiterplattenklemme, 690 V, 76 A, Raster in mm: 10.16, 16 mm², Polzahl: 2, Zugbügelanschluss, THT-Lötanschluss, 90°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
