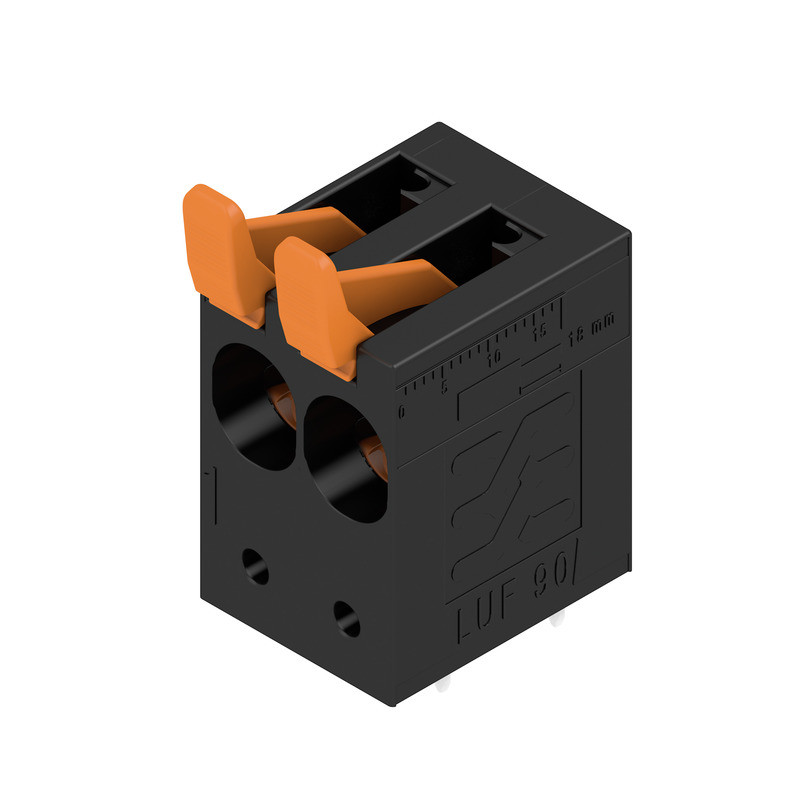

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02426822
WEIDMÜLLER LUF 10.00/02/90 5.0SN BK BX LP-Klemme

LUF1000029050SNBKBX 4050118373066 1988600000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

40 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 40 ST
Bestellschritt 40 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 40
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 47.03 mm
Bemessungsspannung 690 V
Betriebstemperatur -40 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 5 mm
Rastermaß der Anschlüsse 10 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 25 - 6 mm²
Schutzart (IP), montiert sonstige
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 2
Bemessungsstrom In 101 A
Kurzbeschreibung Leiterplattenklemme, 690 V, 101 A, Raster in mm: 10.00, 25 mm², Polzahl: 2, PUSH IN mit Hebel, THT-Lötanschluss, 90°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
