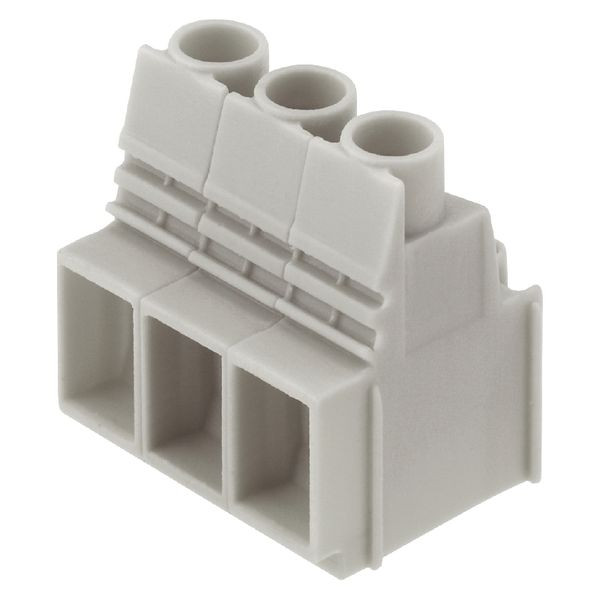

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02426976
WEIDMÜLLER LUP 10.16/03/90 5.0SN GY BX TB LP-Klemme

LUP1016039050SNGYBXT 4050118398762 2014210000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 500 ST
Bestellschritt 500 ST

Beschreibung

Leiterplattenklemme (Printklemme) mit anwendungsgerechter Anschlusstechnologie zur einfachen und sicheren Übertragung von Daten direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe grau
Verpackungseinheit 20
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 36.5 mm
Bemessungsspannung 1000 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anzahl der Etagen 1
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 5 mm
Rastermaß der Anschlüsse 10.16 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 10 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 16 - 6 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers sonstige
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 72 A
Anzahl der elektrischen Anschlüsse 3
Kurzbeschreibung Leiterplattenklemme, 10.16 mm, Polzahl: 3, Leiterabgangsrichtung: 90?
