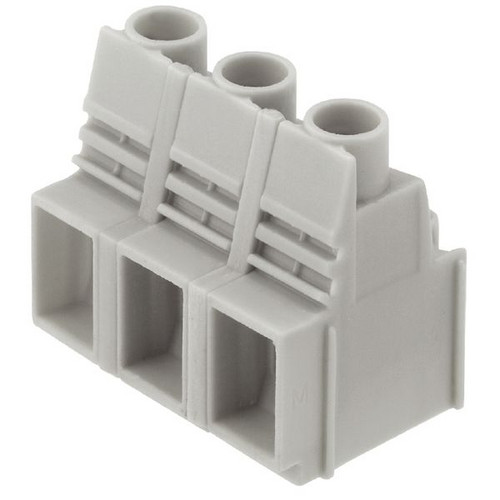

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02427006
WEIDMÜLLER LUP 12.70/09/90 5.0SN GY BX SO LP-Klemme

LUP1270099050SNGYBXS 4050118399462 2015080000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

20 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 20 ST
Bestellschritt 20 ST

Beschreibung

Leiterplattenklemme (Printklemme) mit anwendungsgerechter Anschlusstechnologie zur einfachen und sicheren Übertragung von Daten direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe grau
Verpackungseinheit 20
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 36.5 mm
Bemessungsspannung 1000 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anzahl der Etagen 1
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 5 mm
Rastermaß der Anschlüsse 12.7 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 10 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 16 - 6 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers sonstige
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 74 A
Anzahl der elektrischen Anschlüsse 9
Kurzbeschreibung Leiterplattenklemme, 12.70 mm, Polzahl: 9, Leiterabgangsrichtung: 90?
