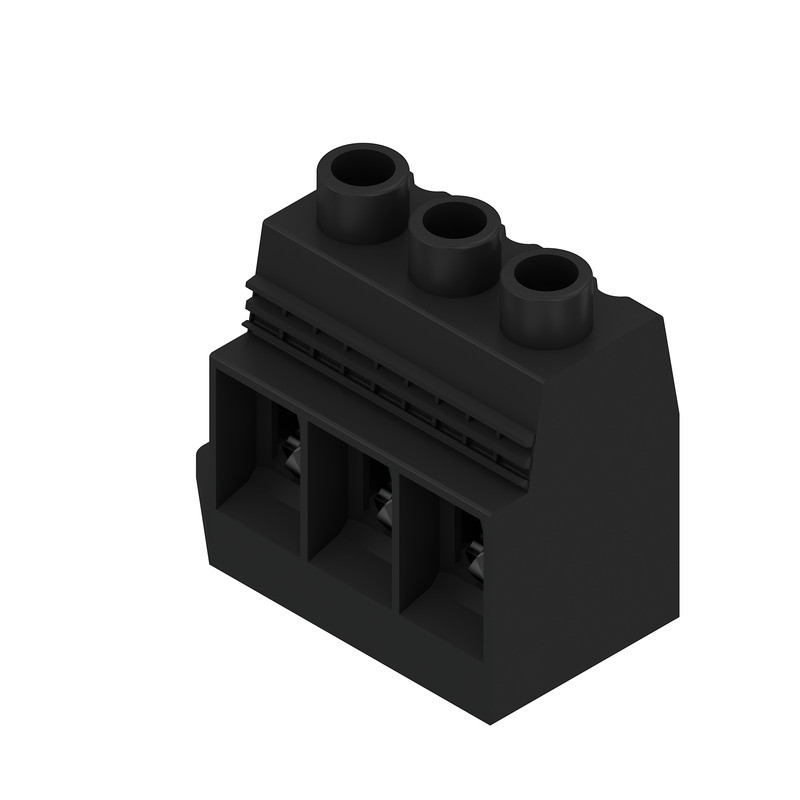

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02416966
WEIDMÜLLER LXXX 15.00/03/90FL 4.5SN BK BX LP-Klemme

LXXX15000390FL45SNBK 4032248783694 1047460000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 10
Gewicht 0,94
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 56 mm
Bemessungsspannung 1000 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 8 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 4.5 mm
Rastermaß der Anschlüsse 15 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 35 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 50 - 6 mm²
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Anzahl der elektrischen Anschlüsse 3
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 150 A
Werkstoff der Anschlussoberfläche Zinn
Schutzart (IP), montiert IP20
Kurzbeschreibung Leiterplattenklemme, 1000 V, 150 A, Raster in mm: 15.00, 50 mm², Polzahl: 3, Zugbügelanschluss, THT-Lötanschluss, 90°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
