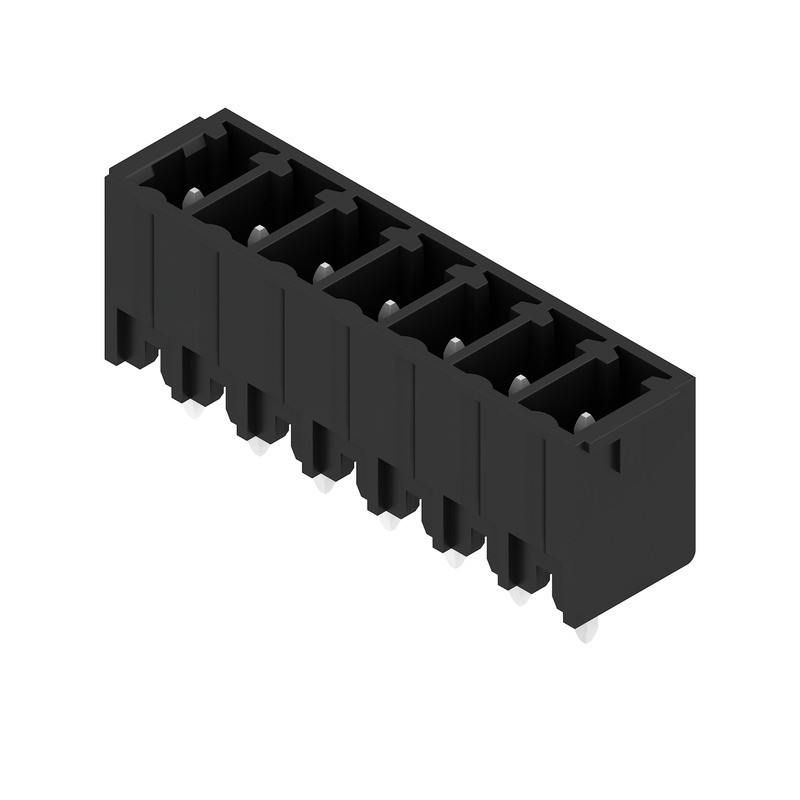

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02423998
WEIDMÜLLER SC 3.81/07/180G 3.2SN BK BX LP-Verbinder

SC38107180G32SNBKBX 4032248450312 1871490000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

60 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 60 ST
Bestellschritt 60 ST

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung.

Merkmale

Polzahl 7
Gehäusefarbe schwarz
Verpackungseinheit 60
Gewicht 0,09
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 160 V
Kontaktausführung Stift
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Länge des Pins 3.2 mm
Rastermaß der Anschlüsse 3.81 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung sonstige
Rastermaß der Kontakte 3.81 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Werkstoff der Kontaktbeschichtung Zinn
Ausführung des elektrischen Anschlusses THR-Anschluss
Steckverbinderausführung fester Steckverbinder
Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 17.5 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung Leiterplattensteckverbinder (Platinenanschluss), 160 V, 17.5 A, Raster in mm: 3.81, Polzahl: 7, THT-Lötanschluss, Box
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
