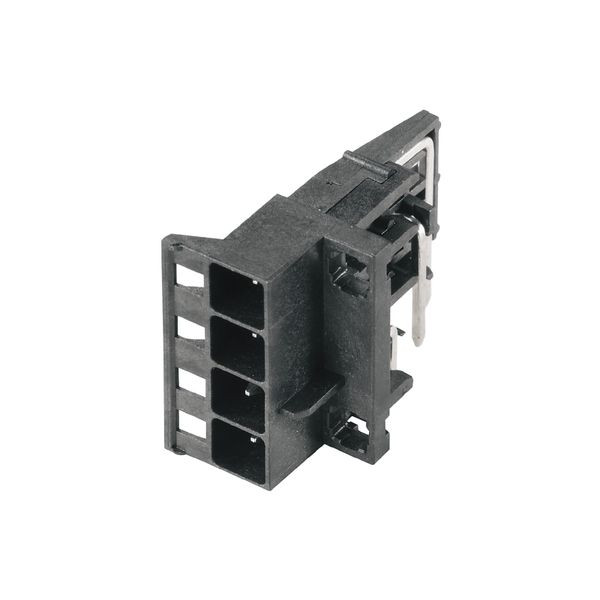

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02417246
WEIDMÜLLER SHL-SMT 5.00/04GL 4.2BX Anschlußelement

SHL-SMT50004GL42BX 4032248825080 1069640000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

108 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 108 ST
Bestellschritt 108 ST

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung.

Merkmale

Polzahl 4
Gehäusefarbe schwarz
Verpackungseinheit 108
Gewicht 0,48
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 320 V
Kontaktausführung Stift
Betriebstemperatur -40 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 4 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Länge des Pins 4.2 mm
Rastermaß der Anschlüsse 5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung sonstige
Rastermaß der Kontakte 5 mm
Werkstoff des Isolierkörpers Flüssigkristallpolymer
Werkstoff der Kontaktbeschichtung Zinn
Ausführung des elektrischen Anschlusses THR-Anschluss
Steckverbinderausführung fester Steckverbinder
Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung Leiterplattensteckverbinder (Platinenanschluss), 320 V, Raster in mm: 5.00, Polzahl: 4, THT/THR-Lötanschluss, Box
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
