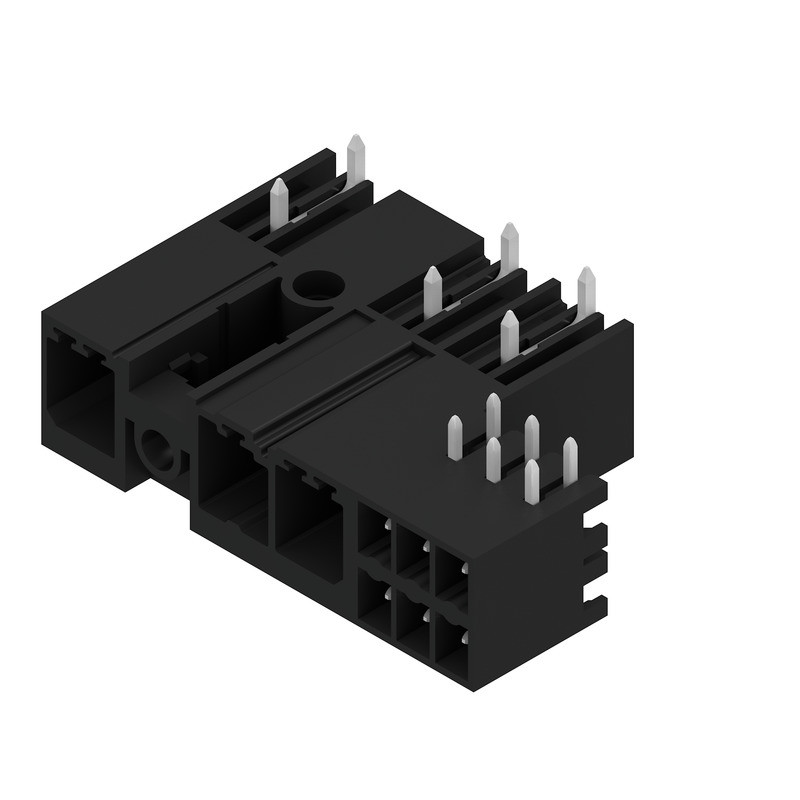

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02418059
WEIDMÜLLER SV 7.62HP/03/270MF2 SC/06R SN BK BX LP-V

SV762HP03270MF2SC06R 4032248942688 1156150000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

42 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 42 ST
Bestellschritt 42 ST

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung.

Merkmale

Polzahl 3
Gehäusefarbe schwarz
Verpackungseinheit 42
Gewicht 0,44
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 630 V
Kontaktausführung Stift
Betriebstemperatur -50 - 130 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Länge des Pins 3.5 mm
Rastermaß der Anschlüsse 7.62 mm
Art der Banderolierung sonstige
Rastermaß der Kontakte 7.62 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
Ausführung des elektrischen Anschlusses Lötanschluss
Steckverbinderausführung fester Steckverbinder
Bemessungsstrom In 41 A
Verbindungsart flexibler Leiterplattenverbinder
Art der Leiterplattenbefestigung sonstige
Werkstoff der Kontaktbeschichtung Zinn
Kurzbeschreibung Hybridsteckverbinder (Platinenanschluss), 7.62 mm, Polzahl: 3, Abgangswinkel: 270°
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
